KJ70X(A)煤矿安全监控系统
文(wen)档更(geng)新于 2024/07/17
KJ70X(A)煤矿安全监控系统
一(yi)、系统概(gai)述
KJ70X(A)煤(mei)(mei)矿安(an)全(quan)监控(kong)系统的设计(ji)是以(yi)《煤(mei)(mei)矿安(an)全(quan)规(gui)程(cheng)》为依据，对煤(mei)(mei)矿井下实际(ji)情况进行考察之后，综合各方(fang)面的要求设计(ji)出来的，监控(kong)设备的种类(lei)、数量、性能均符合《煤(mei)(mei)矿安(an)全(quan)规(gui)程(cheng)》、AQ 1029-2019《煤(mei)(mei)矿安(an)全(quan)监控(kong)系统及检测(ce)全监(jian)(jian)控系(xi)统(tong)(tong)准确(que)性(xing)(xing)、灵敏(min)性(xing)(xing)、可(ke)靠性(xing)(xing)、稳定(ding)性(xing)(xing)和易维护性(xing)(xing)，增强煤(mei)矿安(an)全保障能力，煤(mei)矿安(an)全监(jian)(jian)控系(xi)统(tong)(tong)要进行(xing)全面升(sheng)(sheng)级(ji)。实(shi)现(xian)全数字化传输(shu)，具有自(zi)诊断、突出报警(jing)功能，能够(gou)实(shi)现(xian)数据融合，监(jian)(jian)控系(xi)统(tong)(tong)设备具备抗干扰能力，运行(xing)更加(jia)稳定(ding)可(ke)靠。全面升(sheng)(sheng)级(ji)后的KJ70X(A)，以工(gong)业以太(tai)环(huan)网加(jia)现(xian)场总线作为系(xi)统(tong)(tong)的信(xin)息传输(shu)平台，系(xi)统(tong)(tong)利(li)用工(gong)业以太(tai)网平台的快速通道(dao)实(shi)现(xian)多主并发通讯技术(shu)，使系(xi)统(tong)(tong)在设备抗干扰、实(shi)时性(xing)(xing)、可(ke)靠性(xing)(xing)、稳定(ding)性(xing)(xing)、扩(kuo)展性(xing)(xing)、数字化、数据分析(xi)应用、数据融合、新技术(shu)应用等(deng)方面技术(shu)水(shui)平进一步(bu)提(ti)升(sheng)(sheng)。同时，KJ70X(A)系统已通(tong)过抗(kang)干扰(rao)(浪涌(yong)、静(jing)电、射(she)频电磁场辐射(she)电快速瞬变脉冲群)试验(yan)，试验(yan)等级高于国家(jia)要求，并(bing)取得“MA”认证。

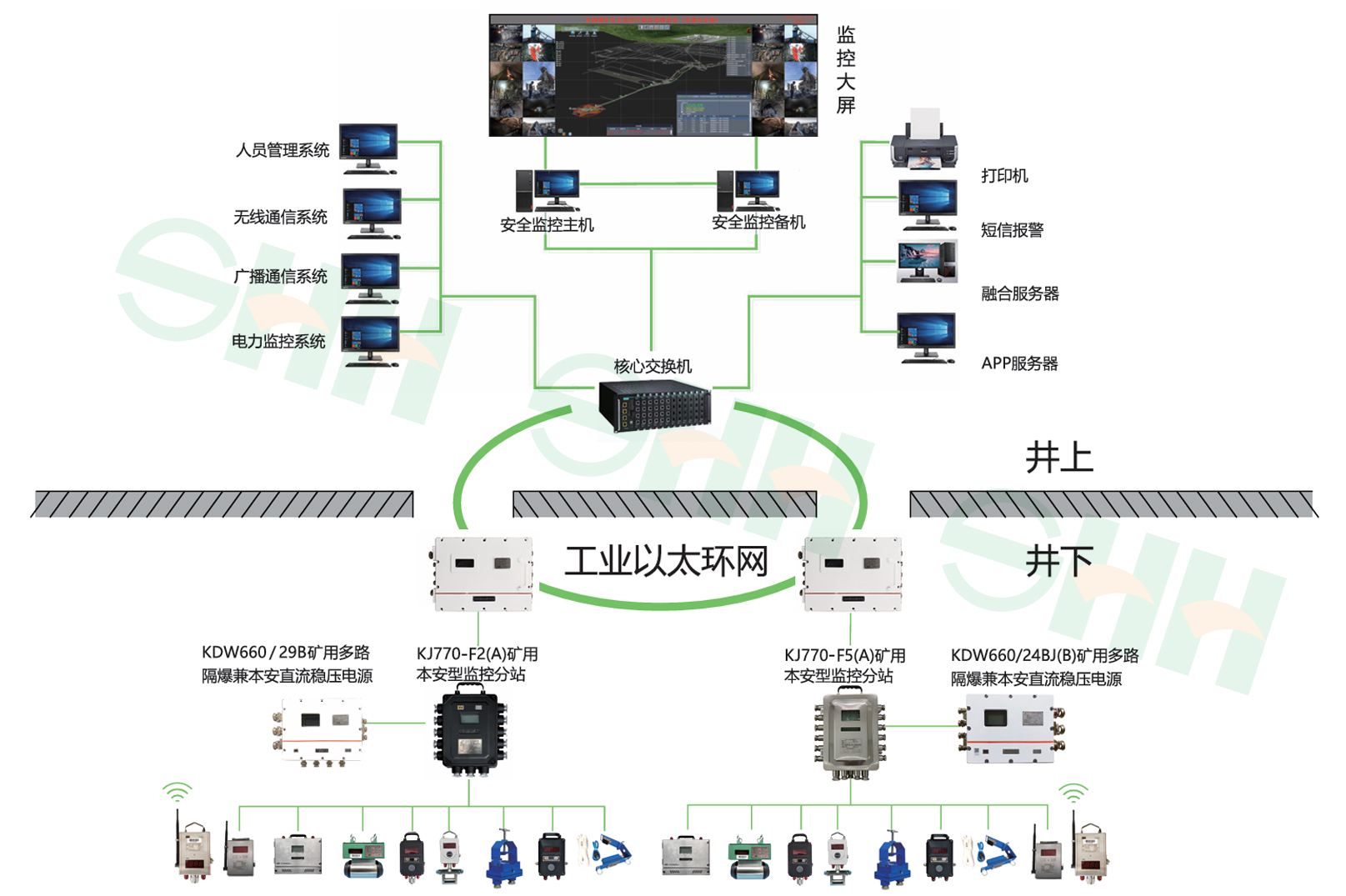

二、系统结构及组成
（1）监控服务器、操作电脑、网络设备及软件；
（2）交换(huan)机及传输电(dian)缆；
（3）供(gong)电电源(yuan)及数据采集分站(zhan)；
（4）各种传感器及执行(xing)器。
三(san)、系统特(te)点(dian)
（1）KJ70X(A)煤矿安全监控系统及配套设备符合国家煤矿安监局关于印发《煤矿安全监控系统升级改造技术方案》的通知（煤安监函〔2016〕5号）。
（2）KJ70X(A)煤矿安(an)全监控(kong)系统及配套设(she)备符(fu)合最新《煤矿安(an)全规程》2022版的要(yao)求(qiu)，所有设(she)备已取得煤安(an)标志及防爆合格证。
（3）KJ70X(A)煤矿安(an)全监控系统符合(he)《AQ6201-2019 煤矿安(an)全监控系统通用技术(shu)要求(qiu)》的规(gui)定(ding)。
（4）KJ70X(A)煤矿(kuang)安全(quan)监(jian)控系统(tong)配套设备符合《AQ1029-2019 系统(tong)仪器使用规范》、《MT/T1004-2006 煤矿(kuang)安全(quan)生产监(jian)控系统(tong)通(tong)用技术要求》、《MT/T1006-2006 矿(kuang)用分(fen)站》、《MT/T1007-2006 矿(kuang)用信息传输接(jie)口》、《MT/T1008-2006 煤矿(kuang)安全(quan)生产监(jian)控系统(tong)软件通(tong)用技术要求》等(deng)规定(ding)。
（5）KJ70X(A)煤矿(kuang)安全监控系统支持三种网络结构(gou)，分别为：总线式、光(guang)缆式和工业环网式。
（6）KJ70X(A)煤矿(kuang)安全(quan)监控(kong)系统软(ruan)件选(xuan)用先(xian)进(jin)成熟的(de)高级编程软(ruan)件为平台进(jin)行开(kai)发，操(cao)作简单、功(gong)能强大、界(jie)面美(mei)观，并具(ju)有(you)语音(yin)报警功(gong)能。
（7）KJ70X(A)煤矿安全监控(kong)系统具有(you)双(shuang)机(ji)热备(bei)功能,采用双(shuang)机(ji)热备(bei)方式工作，由监控(kong)主(zhu)机(ji)、备(bei)机(ji)以及服(fu)务器(qi)组成，自动切换(huan)时间不大于(yu)40s。
（8）KJ70X(A)煤(mei)(mei)矿安全(quan)监(jian)控系统可连续、实(shi)时监(jian)测(ce)甲烷(wan)、风(feng)(feng)速、负压(ya)(ya)、一氧化碳、烟雾、温度(du)、风(feng)(feng)门(men)开(kai)关等环境参(can)(can)数(shu)(shu)，也(ye)可监(jian)测(ce)煤(mei)(mei)仓(cang)煤(mei)(mei)位、水(shui)仓(cang)水(shui)位、压(ya)(ya)风(feng)(feng)机风(feng)(feng)压(ya)(ya)、箕(ji)斗计数(shu)(shu)、各(ge)种机电(dian)(dian)设备(bei)开(kai)停等生(sheng)产参(can)(can)数(shu)(shu)和电(dian)(dian)压(ya)(ya)、电(dian)(dian)流、功率(lv)、电(dian)(dian)度(du)等电(dian)(dian)量参(can)(can)数(shu)(shu)，以及胶(jiao)带(dai)跑偏、胶(jiao)带(dai)速度(du)，轴承温度(du)、机头(tou)堆(dui)煤(mei)(mei)等各(ge)种机电(dian)(dian)设备(bei)的(de)运(yun)行情况。
（9）KJ70X(A)煤矿(kuang)安(an)全监控系统可(ke)实现分(fen)级(ji)报(bao)警，根据甲(jia)烷(wan)浓度大小(xiao)、甲(jia)烷(wan)超限(xian)持续时(shi)间、瓦斯超限(xian)范围等，设置不(bu)同的报(bao)警级(ji)别(bie)(bie)，实施分(fen)级(ji)响应。各级(ji)别(bie)(bie)报(bao)警浓度值的设置可(ke)由(you)煤矿(kuang)企业(ye)根据相关法(fa)规标准和实际情(qing)况决定。
（10）KJ70X(A)煤矿安(an)全监控(kong)系统可实(shi)现(xian)逻(luo)辑(ji)(ji)报(bao)(bao)警，根(gen)(gen)据巷道(dao)布(bu)置(zhi)及瓦斯涌出等的(de)内在逻(luo)辑(ji)(ji)关系，实(shi)施(shi)逻(luo)辑(ji)(ji)报(bao)(bao)警，促(cu)进(jin)各类传感器(qi)的(de)正确安(an)装、设(she)置(zhi)、维护，监控(kong)系统的(de)正常使用，防(fang)止违(wei)法(fa)行为(wei)。具体逻(luo)辑(ji)(ji)关系可由煤矿企业根(gen)(gen)据实(shi)际情况进(jin)行设(she)置(zhi)。
（11）KJ70X(A)煤(mei)矿安(an)全(quan)监控(kong)系统(tong)(tong)支持(chi)(chi)多网(wang)融(rong)(rong)合，在地面统(tong)(tong)一平台或井(jing)下可融(rong)(rong)合的(de)系统(tong)(tong)：环境监测(ce)、人(ren)(ren)员(yuan)定位、应(ying)急广(guang)播，如有供电监控(kong)系统(tong)(tong)也(ye)可融(rong)(rong)入。其(qi)它可考虑融(rong)(rong)合的(de)系统(tong)(tong)：视频监测(ce)、无线通信、设备监测(ce)、车辆监测(ce)等。系统(tong)(tong)支持(chi)(chi)地面融(rong)(rong)合及井(jing)下融(rong)(rong)合，能与国内主流(liu)的(de)人(ren)(ren)员(yuan)定位、广(guang)播等系统(tong)(tong)厂家(jia)实现(xian)融(rong)(rong)合联动(dong)。
（12）KJ70X(A)煤矿安全(quan)监控(kong)系(xi)统(tong)具备(bei)自诊(zhen)断(duan)、自评估(gu)功(gong)能。系(xi)统(tong)定(ding)期的(de)(de)自诊(zhen)断(duan)、自评估(gu)，能够(gou)预先发现(xian)系(xi)统(tong)在安装(zhuang)使用中存(cun)在的(de)(de)问(wen)题。自诊(zhen)断(duan)的(de)(de)内容(rong)包(bao)括(kuo)：传(chuan)(chuan)感(gan)器、控(kong)制器的(de)(de)设(she)置及(ji)(ji)定(ding)义；模(mo)拟(ni)量(liang)传(chuan)(chuan)感(gan)器维(wei)护、定(ding)期未标校提醒；模(mo)拟(ni)量(liang)传(chuan)(chuan)感(gan)器、控(kong)制器、电源箱(xiang)等设(she)备(bei)及(ji)(ji)通信(xin)网(wang)络的(de)(de)工作(zuo)状态；中心站软(ruan)件自诊(zhen)断(duan)，包(bao)括(kuo)双机热备(bei)、数据库存(cun)储(chu)、软(ruan)件模(mo)块通信(xin)。
（13）KJ70X(A)煤(mei)矿(kuang)安(an)(an)全监控系(xi)(xi)统(tong)(tong)(tong)具备数(shu)据(ju)应用(yong)分析功(gong)能。系(xi)(xi)统(tong)(tong)(tong)具有(you)大(da)数(shu)据(ju)的分析与应用(yong)功(gong)能，包括以下(xia)内容：伪数(shu)据(ju)标注及(ji)异常(chang)数(shu)据(ju)分析；瓦斯涌出、火灾等的预(yu)测预(yu)警；大(da)数(shu)据(ju)分析，如(ru)多系(xi)(xi)统(tong)(tong)(tong)融(rong)合(he)条件(jian)下(xia)的综合(he)数(shu)据(ju)分析等；可(ke)与煤(mei)矿(kuang)安(an)(an)全监控系(xi)(xi)统(tong)(tong)(tong)检查分析工(gong)具对接数(shu)据(ju)。
（14）KJ70X(A)煤矿安(an)全(quan)监控系统具备应(ying)急联动功能(neng)。在甲烷(wan)超限、断电(dian)等需立即撤(che)人的(de)紧急情况下(xia)，可自动与应(ying)急广播、通信、人员定位等系统的(de)应(ying)急联动。
（15）KJ70X(A)煤矿安(an)全监控系统配备单(dan)独的(de)绘图软(ruan)件。所(suo)有的(de)动态(tai)、静态(tai)图形都可由矿方操作人员(yuan)绘制，同时绘图软(ruan)件能将wmf格(ge)式的(de)矢量图导入系统，系统支持多种图形格(ge)式(bmp、jpg、gif等）。
（16）系统(tong)具(ju)备传感器自诊断功能(neng)、黑(hei)匣子功能(neng)（异常(chang)原因追溯）、远程参数(shu)修改及查看传感器当前工作状态功能(neng)。
（17）系(xi)统支持(chi)分站及传感器远程升(sheng)级(ji)、降(jiang)低维护(hu)难度(du)。
（18）系统支(zhi)持传感器自动识(shi)别、支(zhi)持即(ji)插即(ji)用。
（19）KJ70X(A)煤矿(kuang)安全监控系统具备接入局域(yu)网(wang)与数(shu)据(ju)上(shang)传功能,矿(kuang)局域(yu)网(wang)的所有(you)终端在授(shou)权情(qing)况下能够查阅系统的所有(you)数(shu)据(ju)（包括动态(tai)图、报表(biao)）。
（20）KJ70X(A)煤矿安(an)全监控(kong)系统采用(yong)数(shu)据(ju)(ju)库方式存储数(shu)据(ju)(ju)，数(shu)据(ju)(ju)库具有网络(luo)共(gong)享、便于数(shu)据(ju)(ju)保(bao)存和(he)管理、便于用(yong)户(hu)二次数(shu)据(ju)(ju)开(kai)发、为专(zhuan)用(yong)系统提供开(kai)放式的数(shu)据(ju)(ju)结构。同时，对关(guan)键数(shu)据(ju)(ju)进行加密处(chu)理，可有效防止(zhi)数(shu)据(ju)(ju)被篡改(gai)。
（21）KJ70X(A)煤矿安全监控系(xi)统(tong)具有对瓦(wa)斯(si)抽（采）放(fang)(fang)(fang)量(liang)(liang)的计算(suan)与统(tong)计功能(neng)，系(xi)统(tong)直接监测(ce)到的流(liu)量(liang)(liang)为(wei)工况流(liu)量(liang)(liang)，可计算(suan)出标准流(liu)量(liang)(liang)，瞬时流(liu)量(liang)(liang)与瓦(wa)斯(si)浓度计算(suan)抽放(fang)(fang)(fang)纯(chun)流(liu)量(liang)(liang)。系(xi)统(tong)可统(tong)计日抽放(fang)(fang)(fang)混量(liang)(liang)、月(yue)抽放(fang)(fang)(fang)混量(liang)(liang)、日抽放(fang)(fang)(fang)纯(chun)量(liang)(liang)和月(yue)抽放(fang)(fang)(fang)纯(chun)量(liang)(liang)，并提供(gong)各类自(zi)由报表。
（22）KJ70X(A)煤矿安(an)全监控系(xi)统(tong)具有短消(xiao)息收发功(gong)能，可(ke)以将(jiang)异(yi)常数据以短消(xiao)息的(de)方式发送到(dao)相关管理人员的(de)手机上。
（23）KJ70X(A)煤矿安(an)(an)全监控系(xi)统(tong)系(xi)统(tong)巡检周期不超(chao)过10s；异地(di)断电(dian)(dian)时间不超(chao)过5s；备用电(dian)(dian)源能维持断电(dian)(dian) 后正(zheng)常供电(dian)(dian)4h；模(mo)拟量(liang)传输处(chu)理误差不超(chao)过0.5%；分(fen)(fen)站的最(zui)大远程本安(an)(an)供电(dian)(dian)距离(li)（在设计工况条件下）实行分(fen)(fen)级管理，分(fen)(fen)别为(wei)2km、3km、6km。
（24）32输(shu)入(ru)6开(kai)(kai)出、16输(shu)入(ru)6开(kai)(kai)出两(liang)种全隔(ge)离(li)式监控分(fen)站(zhan)(zhan)，由大容量多路不间断电源集中供电；分(fen)站(zhan)(zhan)在接(jie)传(chuan)感器时可不区分(fen)开(kai)(kai)关(guan)量、模(mo)拟量；分(fen)站(zhan)(zhan)在配接(jie)各种传(chuan)感器时能适应频率、电压、电流、RS485等多种信号制式，使用方便灵活，以充分(fen)提高(gao)分(fen)站(zhan)(zhan)端口(kou)的(de)利用率，使系统设计更加优化(hua)；分(fen)站(zhan)(zhan)增加电磁兼容技术，可提升分(fen)站(zhan)(zhan)稳(wen)定性。同时，分(fen)站(zhan)(zhan)支持数字型传(chuan)感器的(de)接(jie)入(ru)。
（25）井(jing)下分站(zhan)具(ju)有输入、输出信号的数据存(cun)储功能，当系统(tong)地面中(zhong)心站(zhan)监控(kong)主(zhu)机出现故障(zhang)时，或(huo)井(jing)上(shang)、井(jing)下失(shi)去(qu)通信联络时，分站(zhan)能存(cun)储最少24小时数据，恢复通信后可将此数据传回中(zhong)心站(zhan)主(zhu)机，以弥(mi)补历史数据。
（26）特有(you)的电源继电器箱设计，将不(bu)间断电源和(he)断电器组(zu)合(he)在一起，内有(you)断电反(fan)馈信号，能真实反(fan)应被(bei)控设备的工作状态，降低了成本(ben)提高(gao)了性能价格(ge)比。
（27）具有(you)自动(dong)、手动(dong)组(zu)合(he)断(duan)电(dian)、煤与瓦斯(si)突(tu)出断(duan)电(dian),可实(shi)现本(ben)地(di)、异地(di)、区域断(duan)电(dian)、组(zu)合(he)断(duan)电(dian)、煤与瓦斯(si)突(tu)出断(duan)电(dian)。
（28）系统可(ke)以实现一(yi)对多、多对一(yi)及多对多的断(duan)电(dian)控制(zhi)方(fang)式。
（29）安全(quan)监(jian)控(kong)设(she)备(bei)(bei)具(ju)有故障闭(bi)锁(suo)(suo)(suo)功能：当与闭(bi)锁(suo)(suo)(suo)控(kong)制有关的(de)设(she)备(bei)(bei)未投入正常(chang)运行或故障时，切断该监(jian)控(kong)设(she)备(bei)(bei)所监(jian)控(kong)区域的(de)全(quan)部非本质安全(quan)型电(dian)气设(she)备(bei)(bei)的(de)电(dian)源并闭(bi)锁(suo)(suo)(suo)；当与闭(bi)锁(suo)(suo)(suo)控(kong)制有关的(de)设(she)备(bei)(bei)工(gong)作正常(chang)并稳(wen)定运行后，自(zi)动解锁(suo)(suo)(suo)。
（30）分站能实现风电瓦斯(si)闭锁及(ji)断(duan)(duan)电仪的所有功(gong)能；风电瓦斯(si)闭锁及(ji)断(duan)(duan)电仪可脱离系统独(du)立运行(xing)，甲烷超限(xian)断(duan)(duan)电及(ji)甲烷风电闭锁的控制执行(xing)时间不大于2s。
（31）大容量(liang)多路矿用隔爆(bao)兼本安电源，备用时(shi)间长达4h/8h。
（32）断电(dian)执行器(qi)可彻底(di)解(jie)决馈(kui)电(dian)传感器(qi)受屏蔽电(dian)缆限(xian)制，无法真实准确测(ce)量井下设备(bei)的馈(kui)电(dian)状(zhuang)态的问(wen)题。
（33）KJ70X(A)煤矿安(an)全监控(kong)系统配套传(chuan)(chuan)(chuan)感(gan)器如(ru)甲(jia)烷、一氧化碳等传(chuan)(chuan)(chuan)感(gan)器在生产过程中均(jun)严格按照(zhao)稳(wen)定性(xing)试验15天的标准调试，传(chuan)(chuan)(chuan)感(gan)器的稳(wen)定性(xing)完全满足(zu)相关(guan)行(xing)业(ye)标准。
（34）传(chuan)感器(qi)增加(jia)电(dian)磁兼容及冗余技术，防护等(deng)级达(da)到IP65，保证了产品的稳定(ding)性。
（35）KJ70X(A)煤矿安全监控系统(tong)所(suo)有(you)配套传感器(qi)采(cai)用国内外(wai)最先进的元器(qi)件(jian)(jian)，黑白元件(jian)(jian)采(cai)用中船重工集(ji)团七一(yi)八所(suo)，一(yi)氧(yang)化碳(tan)元件(jian)(jian)从(cong)英国CT公(gong)司进口，压力(li)元件(jian)(jian)从(cong)Honeywell公(gong)司进口。甲烷(wan)传感器(qi)、一(yi)氧(yang)化碳(tan)传感器(qi)使用寿(shou)命(ming)(ming)可达两年，负压、压力(li)传感器(qi)使用寿(shou)命(ming)(ming)可达三年甚至(zhi)更(geng)久。
（36）KJ70X(A)煤矿安全监控系统配有激(ji)光传感器(qi)，全量程(cheng)测(ce)量，精度高，免维护(hu)。
（37）KJ70X(A)煤矿(kuang)安全监控(kong)系统(tong)配有(you)多种无线传感器，可(ke)(ke)用于采空区对煤自(zi)燃情(qing)况(kuang)实时监测及在线预警；也可(ke)(ke)用于工作面回风隅(yu)角。
（38）我(wo)公司是一个(ge)生(sheng)产安(an)(an)全监(jian)控系(xi)统及所(suo)有配(pei)套设(she)备的(de)知(zhi)名企业(ye)，公司成立至今已(yi)有20多年的(de)生(sheng)产经验，所(suo)有设(she)备经历多年的(de)不(bu)断(duan)完善，稳定(ding)性(xing)非常(chang)高(gao)，深受广大用户的(de)好评。我(wo)公司也是传感器种类最全面的(de)厂家，全国有几(ji)十个(ge)安(an)(an)全监(jian)控系(xi)统厂家配(pei)接我(wo)们的(de)传感器（如抚(fu)顺分(fen)(fen)院、中煤(mei)安(an)(an)泰、天地科技常(chang)州(zhou)分(fen)(fen)院、重(zhong)庆分(fen)(fen)院、抚(fu)顺安(an)(an)仪(yi)厂、北京(jing)仙岛等）。
（39）KJ70X(A)煤矿安全监控(kong)系统是“中国(guo)煤炭(tan)工业(ye)劳动保护(hu)科学(xue)技(ji)术学(xue)会安全技(ji)术及装备(bei)委员会”推荐产品之(zhi)一。
（40）我公司独有(you)的在线(xian)式粉尘(chen)浓(nong)度(du)传感器(qi)，采用(yong)激光原理(li)进行(xing)粉尘(chen)浓(nong)度(du)的测量技术，属于国内(nei)先进的产品。
（41）长期从事(shi)煤矿安全(quan)监(jian)测(ce)监(jian)控(kong)系统的(de)研制、生产，在安全(quan)监(jian)测(ce)监(jian)控(kong)方面积累了丰富经(jing)验。特殊的(de)设(she)计，经(jing)得起恶劣(lie)环境的(de)考验。
（42）我公司独有的收(shou)缩管风速(su)传感器，已取得4项国家(jia)专利，采用最先(xian)进的差(cha)压原(yuan)理进行测量，其精确度、准确度、可靠(kao)性、稳定性均(jun)处于(yu)国内领先(xian)水平(ping)。
（43）本公司传感器系列齐全，所有传感器均为我公司自行研制并生产，系统的兼容性好，配套性及可靠性高，同时传感器均为智能遥控型，用户使用维护方便。
（44）长期(qi)从事煤矿安全监(jian)测(ce)(ce)监(jian)控系统的(de)研制(zhi)、生产(chan)，在(zai)安全监(jian)测(ce)(ce)监(jian)控方面积累了丰富(fu)经验。特(te)殊(shu)的(de)设计，经得起恶劣(lie)环境的(de)考验。
（45）我(wo)公司产(chan)品(pin)遍布(bu)全(quan)国各(ge)(ge)地，有经验(yan)丰富的技术人(ren)员在全(quan)国巡(xun)回服(fu)务(wu)，在河北(邢台、邯郸、石家庄、张 家口、唐山)、山东(dong)(临(lin)沂(yi)、枣庄、新汶(wen)、济宁、兖州(zhou)(zhou)(zhou))、河南（郑州(zhou)(zhou)(zhou)、义马、平顶山、永城(cheng)(cheng)、禹(yu)州(zhou)(zhou)(zhou)），安 徽（淮北、淮南）、江苏徐(xu)州(zhou)(zhou)(zhou)、山西(xi)(xi)(太原、阳泉、晋城(cheng)(cheng)、长治(zhi)、大(da)同(tong)、霍州(zhou)(zhou)(zhou)、临(lin)汾、孝义)、陕(shan)西(xi)(xi)（西(xi)(xi)安、榆林）、内蒙古(gu)(包头、鄂尔(er)多斯(si)、乌(wu)海)、东(dong)北(哈尔(er)滨、七台河) 及(ji)(ji)新疆乌(wu)鲁木齐、云南（昆(kun)明、曲 靖、大(da)理、丽江）宁夏、甘(gan)肃(su)、贵州(zhou)(zhou)(zhou)（贵阳、荔波、六(liu)盘(pan)水）等(deng)十多个主要产(chan)煤(mei)区设(she)有办事(shi)处和售后 服(fu)务(wu)机构，产(chan)品(pin)在全(quan)国各(ge)(ge)采煤(mei)区广(guang)泛应用，优(you)质(zhi)的产(chan)品(pin)及(ji)(ji)优(you)良(liang)的售后服(fu)务(wu)赢得了(le)广(guang)大(da)用户(hu)的信任和支持。
四、系统主要功能
（1）数(shu)据采集与(yu)存(cun)储：1.通(tong)讯(xun)2.数(shu)据存(cun)储3.热备
（2）用(yong)户管理：1.登陆(lu)2.权限(xian)管理3.注销
（3）参(can)数设(she)置(zhi)：1.设(she)备特性2.分站类型3.分站及测(ce)点4.环网5.组(zu)合报(bao)(bao)警6.组(zu)合断电7.措施管(guan)(guan)理8.语音报(bao)(bao)警9.班次(ci)信息10.地点11.标校管(guan)(guan)理12.区域管(guan)(guan)理13.逻辑报(bao)(bao)警14.瓦斯涌出(chu)预(yu)报(bao)(bao)15.火灾预(yu)报(bao)(bao)
（4）控(kong)制：1.手动(dong)控(kong)制2.通(tong)讯界面
（5）页面编辑：1.列表样式
（6）列表：1.报警(jing)2.断(duan)电(dian)控(kong)制(zhi)3.馈(kui)电(dian)异(yi)常4.标校5.设备(bei)(bei)故(gu)障(zhang)6.测点分类7.组(zu)合(he)报警(jing)8.组(zu)合(he)断(duan)电(dian)9.输出设备(bei)(bei)10.系统实(shi)时(shi)数据11.自(zi)定(ding)义(yi)测点12.数据跳变监视13.分级报警(jing)14.逻(luo)辑报警(jing)15.断(duan)电(dian)与馈(kui)电(dian)16.瓦(wa)斯涌出预报17.火(huo)灾预报18.网(wang)络(luo)设备(bei)(bei)19.区域(yu)断(duan)电(dian)
（7）曲线：1.报警2.断电(dian)3.馈电(dian)4.开关量5.模拟(ni)量与开关量比较6.调用(yong)
（8）状(zhuang)态图与柱(zhu)状(zhuang)图：1.状(zhuang)态图2.柱(zhu)状(zhuang)图
（9）模拟图(tu)：1.动态(tai)图(tu)2.动态(tai)图(tu)设计器
（10）查询：1.报(bao)(bao)警(jing)(jing)(jing)2.断电(dian) 3.馈电(dian)4.历史标校5.组合报(bao)(bao)警(jing)(jing)(jing)6.组合断电(dian)7.设备故障8.声光报(bao)(bao)警(jing)(jing)(jing)9.调用10.分级报(bao)(bao)警(jing)(jing)(jing)11.逻辑报(bao)(bao)警(jing)(jing)(jing)12.瓦斯涌出13.火灾预报(bao)(bao)14.历史区域断电(dian)
（11）报(bao)表：1.设置2.查看
（12）瓦(wa)斯(si)抽放：1.瓦(wa)斯(si)抽放配置(zhi)2.实时数据(ju)3.历史查询4.固定报表
（13）工(gong)具：1.日志(zhi)查(cha)看2.安全锁3.系统(tong)语(yu)音库(ku)4.数据分析(xi)5.系统(tong)检测6.启动应用(yong)
（14）窗口：1.默认配(pei)置页
（15）帮助：1.帮助2.关于
（16）融合联(lian)动：将安全监测、人(ren)员定(ding)位、广播等系(xi)统(tong)进行融合，通过数据分(fen)析，按照预(yu)先设定(ding)的应急(ji)预(yu)案进行联(lian)动。
五、系统性(xing)能(neng)提(ti)升(sheng)
（1）模(mo)拟量输入、模(mo)拟量输出(chu)、累计量输入传输处(chu)理误差不大于0.5%；
（2）系统最大巡检周期不大于10s；
（3）实时监测值存盘记录应保存3个月以上，历史信息2年以上，丢失上述信息时间长度，不大于40s（硬盘允许的情况下，数据永久性保存）；
（4）调出整幅画面85%的响应时间应不大于1s，其余画面应不大于2s；
（5）误码率：≤10-9；
（6）实现分级报警，最多可设置4级，可根据甲烷浓度大小、甲烷超限持续时间、甲烷超限范围等，设置不同的报警级别（响度或频度），实施分级响应。各级别报警点的设置可由根据实际情况决定；
（7）推行逻辑报警，根据巷道布置及瓦斯涌出等的内在逻辑关系，实施逻辑报警，促进各类传感器的正确
安装、设置、维护，监控系统的正常使用，防止违法行为。具体逻辑关系可由根据实际情况进行设置；
（8）完善就地(di)断(duan)电功能，提高断(duan)电的可(ke)靠性，并加(jia)强馈电状态监测；
（9）推行区域断电，可由根据煤矿企业根据井下供电系统的实际情况进行设置；
（10）增加加密存储要求：为有利于安全监管监察和企业安全管理，对采掘工作面等重点区域的甲烷超限、 报警、断电信息应进行加密存储，确保数据无法被破解篡改；
（11）应急联动
在甲烷超限、断(duan)电等需立(li)即撤人的(de)紧急情况(kuang)(kuang)下(xia)，通过上位(wei)机监控发(fa)出(chu)相关(guan)的(de)报警(jing)信息(xi)与应(ying)(ying)急广(guang)播、人员(yuan)定位(wei)等系统(tong)的(de)应(ying)(ying)急联动；通过第(di)发(fa)出(chu)紧急报警(jing)信息(xi)给(ji)第(di)三方软件，在紧急情况(kuang)(kuang)下(xia)调出(chu)相应(ying)(ying)井下(xia)区域的(de)监控视(shi)频(pin)画面（第(di)三方软件与视(shi)频(pin)系统(tong)提前进(jin)行关(guan)联配接）；
（12）增加自诊断、自评估功能
实现系统定期的自诊断(duan)、自评(ping)估，能够预先发现系统在(zai)安(an)装使用中存(cun)在(zai)的问题。自诊断(duan)的内容至少应(ying)包括(kuo)：
1）传感(gan)器、控制器的设置(zhi)及(ji)定义；
2）传感(gan)器、控制器、电(dian)源(yuan)箱等设备(bei)及通信网络的工作状态；
3) 传(chuan)感器维护(hu)、定期未标校提(ti)醒；
4) 中(zhong)心(xin)站软(ruan)件自(zi)诊断，包括双机(ji)热备、数(shu)据(ju)库存储(chu)、软(ruan)件模(mo)块(kuai)通信(xin)；
（13）加强数据应用分析
安全(quan)监控系统应(ying)具有大数(shu)据的分(fen)析(xi)与应(ying)用功能(neng)，至少应(ying)包括以下内容：
1）伪(wei)数据滤(lv)除(chu)及(ji)异常数据分析；
2）瓦(wa)斯涌(yong)出、火灾等(deng)的预(yu)(yu)测预(yu)(yu)警；
3) 大数据分析(xi)，如(ru)多(duo)系统(tong)融(rong)合条件下的综合数据分析(xi)等；
4) 可与煤矿(kuang)安全监(jian)控系(xi)统检查(cha)分析(xi)工具对接数据；
（14）分站及传输线缆的布置
1) 系统主干(gan)通(tong)讯更换(huan)为环(huan)网(wang)通(tong)讯，主干(gan)线路(lu)采用光纤，增(zeng)加环(huan)网(wang)交换(huan)机；
2) 环网交换(huan)机至监控分站(zhan)传(chuan)输采用光纤(xian)传(chuan)输方(fang)式(shi)，井下分站(zhan)全部更换(huan)KJ770-F2(A)/KJ770-F5(A)型分站(zhan)，增加总线式(shi)传(chuan)感器的(de)接入，提高抗干扰性能(neng)；
3) 主机(ji)到分(fen)站之间线路最大(da)传输(shu)距离(li)不小于(yu)20km（无(wu)中(zhong)继器）；
4) 分站(zhan)到传(chuan)感器之间的(de)信号(hao)线传(chuan)输距离达到6km；
5) 分站到被控设备之间的信号线最大距离不小于2km；
（15）综合信息预览功能
综合信(xin)息(xi)预(yu)览图集(ji)成煤矿安全环(huan)(huan)境(jing)状况各(ge)方面(mian)的(de)信(xin)息(xi)于一(yi)个界面(mian)，以(yi)图表或曲(qu)(qu)线的(de)形式多角(jiao)度展示煤矿安全生产环(huan)(huan)境(jing)监(jian)测实(shi)时数据及(ji)变化(hua)趋势，满足矿方管(guan)理需要，实(shi)时全面(mian)掌(zhang)握矿井安全环(huan)(huan)境(jing)的(de)基本情况。综合信(xin)息(xi)展现包含(han)如下内容(rong)：监(jian)测环(huan)(huan)境(jing)参数实(shi)时报警、分站(zhan)（传(chuan)感(gan)器）设备(bei)异(yi)常信(xin)息(xi)、实(shi)时曲(qu)(qu)线、分站(zhan)设备(bei)（包括瓦(wa)斯、人员、广播、电力系(xi)统的(de)）实(shi)时监(jian)控、井下人员分布信(xin)息(xi)等。
六(liu)、主要(yao)设(she)备技(ji)术(shu)指标(biao)
1.供电电源：
（1）地面设备交流电源：
a.额定(ding)电压：AC220V，允许偏差－10%～＋10%；
b.谐波：不大于5%；
c.频率：50Hz，允许偏差±5%；
d.中心站(zhan)配UPS电(dian)源(yuan)，当交流电(dian)源(yuan)停电(dian)时，UPS电(dian)源(yuan)应能保证中心站(zhan)设备持(chi)续工(gong)作(zuo)时间不小于《AQ1029—2019 煤矿安全监控系统(tong)及检测仪器使用管(guan)理(li)规(gui)范》的(de)有(you)关规(gui)定(ding)。
（2）井下设备交流(liu)电源：
a.额定电(dian)压：AC127V/380V/660V/1140V，允许偏差：－25%～＋10%；
b.谐波：10%；
c.频(pin)率：50Hz，允(yun)许偏差±5%。
2.主要技术指标:
（1）不(bu)低于AQ6201-2019《煤矿安全监控系统通用技术(shu)要求(qiu)》性能(neng)要求(qiu)；
（2）系统抗干扰能力（通过(guo)EMC试验）：
a.通过3级静电抗扰度试(shi)验（评价等级为A），高于(yu)标准要求；
b.通过3级电磁(ci)辐射抗扰度(du)试验(yan)（评(ping)价等级为A），满足标准要(yao)求；
c.通过(guo)3级脉(mai)冲群(qun)抗扰度试验（评(ping)价(jia)等级为A），高于(yu)标(biao)准(zhun)要求(qiu)；
d.通(tong)过3级浪涌（冲击）抗扰度试验（评价等级为A），高于(yu)标准要(yao)求。
（3）系统容量：单通道允许接入的分站数量为256台；
矿用(yong)本安型监控分站(zhan)具有16路(lu)(lu)(lu)信号输入（开关量或模拟量或485）、1路(lu)(lu)(lu)累计量、1路(lu)(lu)(lu)无线(xian)（不接有线(xian)传感器时可(ke)接32点(dian)无线(xian)）、控制(zhi)输出电路(lu)(lu)(lu)6路(lu)(lu)(lu)；
（4）系统(tong)最大测点数(shu)量：不少(shao)于9828；
（5）系(xi)统最(zui)大巡检周期：不大于10s；
（6）断电时间(jian)：本地不大于(yu)2S；异地不大于(yu)5S；
（7）模拟(ni)量输入传输处理误差：0；
（8）累计量输入传输处(chu)理误差(cha)：不大(da)于0.5%；
（9）误码率：不大于10-9；
（10）调出整幅画面85%的响应(ying)时间：不大于(yu)(yu)1s，其余(yu)画面不大于(yu)(yu)2s；
（11）存储时(shi)间分站存储能力不小于(yu)24小时(shi)数据；主站不少(shao)于(yu)2年(nian)；
（12）最(zui)大传输距(ju)离：
a.交换机(ji)与主(zhu)、备计算(suan)机(ji)的最大传输(shu)距离：双绞线100m；
b.交换机到分站的最大传(chuan)输距离：
10km(采用使用MGTSV(4B)煤矿用阻燃通信光缆主传输通信电缆：线径截面不小于1.0mm2）；
c.传感器到分站的最大传输距离：6km(采用MHYV型系列电缆：线径截面不小于1.5mm2)；
d.分站到断电器、声光报警器：不小于2km(采用MHYV型系列电缆：线径截面不小于1.5mm2)；
（13）双机(ji)(ji)切(qie)换时(shi)间：从(cong)工作(zuo)(zuo)主机(ji)(ji)故障到备(bei)用主机(ji)(ji)投入正(zheng)常工作(zuo)(zuo)时(shi)间应不大于40s；
（14）备(bei)用电(dian)(dian)源(yuan)(yuan)工(gong)(gong)作(zuo)(zuo)(zuo)时(shi)间(jian)：在(zai)电(dian)(dian)网(wang)(wang)停电(dian)(dian)后(hou)(hou)，系(xi)统(tong)应具(ju)有(you)备(bei)用电(dian)(dian)源(yuan)(yuan)功能，地面中心站(zhan)备(bei)用电(dian)(dian)源(yuan)(yuan)在(zai)系(xi)统(tong)电(dian)(dian)网(wang)(wang)停电(dian)(dian)后(hou)(hou)应保(bao)(bao)证中心站(zhan)设(she)备(bei)正常工(gong)(gong)作(zuo)(zuo)(zuo)不(bu)小(xiao)于4h，井下后(hou)(hou)备(bei)电(dian)(dian)源(yuan)(yuan)供(gong)电(dian)(dian)在(zai)系(xi)统(tong)电(dian)(dian)网(wang)(wang)停电(dian)(dian)后(hou)(hou)应保(bao)(bao)证系(xi)统(tong)井下设(she)备(bei)正常工(gong)(gong)作(zuo)(zuo)(zuo)不(bu)小(xiao)于4h；在(zai)工(gong)(gong)作(zuo)(zuo)(zuo)面等主(zhu)要区域(yu)可(ke)以采用DXBL2304/220J锂离(li)子蓄电(dian)(dian)池电(dian)(dian)源(yuan)(yuan)，可(ke)后(hou)(hou)备(bei)96小(xiao)时(shi)；
（15）统计值(zhi)时间：模拟量统计值(zhi)应(ying)是(shi)1min的统计值(zhi)；
（16）本安供电距离：
a.电源到传感器的远程本安供电最大距离：6km(采用MHYV通信电缆：线径截面不小于1.5mm2)；
b.电源到断电器、声光报警器的远程本安供电最大距离：不小于2km(采用MHYV通信电缆：线径截面不小于1.5mm2)；
（17）信号制：
a.模(mo)拟量：① 200～1000Hz频(pin)率信号；② RS485数字信号：2400bps；
b.开关(guan)量：① 电(dian)平(ping)(ping)信号(hao)：输(shu)出(chu)高电(dian)平(ping)(ping)时应(ying)(ying)不(bu)小于(yu)3V（输(shu)出(chu)电(dian)流为2mA时），输(shu)出(chu)低电(dian)平(ping)(ping)时不(bu)大于(yu)0.5V，高电(dian)平(ping)(ping)对应(ying)(ying)逻(luo)辑“1”；低电(dian)平(ping)(ping)对应(ying)(ying)逻(luo)辑“0”；② 电(dian)流信号(hao)：-5 mA/0 mA/5 mA，-5 mA对应(ying)(ying)逻(luo)辑 “0”，0 mA对应(ying)(ying)“故障”，5mA对应(ying)(ying)逻(luo)辑“1”；
（18）控制量信号：高电(dian)平大(da)于(yu)3V（输出电(dian)流2mA时），低电(dian)平小于(yu)0.5V。
（19）电源波动适应(ying)能(neng)力：地面设备(bei)交(jiao)流电(dian)(dian)(dian)源电(dian)(dian)(dian)压在(zai)－10%～＋10%、井(jing)下设备(bei)供电(dian)(dian)(dian)电(dian)(dian)(dian)压在(zai)-25%～+10的(de)范围内(nei)波动时，系统的(de)电(dian)(dian)(dian)气性能符合基本功能、主要技术指标、传输性能的(de)规定；
