矿用热成像在线分析系统
一(yi)、系(xi)统概述
矿(kuang)(kuang)用热(re)成像在线分(fen)析(xi)系统(tong)是(shi)利用KBA12（A)矿(kuang)(kuang)用本(ben)安型热(re)成像摄(she)像仪对被监(jian)控(kong)物(wu)体表面的热(re)分(fen)布场进行(xing)在线连(lian)续监(jian)控(kong)，并(bing)通过配套(tao)分(fen)析(xi)软(ruan)件实现连(lian)续监(jian)测温度变化、高(gao)低温度报警、报警实时推送、历史数据记(ji)录查(cha)询等(deng)功能。该(gai)监(jian)控(kong)方式具有远(yuan)距离、零接触、视频实时显示(shi)、实时报警等(deng)优点，能提前发现和(he)排除热(re)故障(zhang)隐(yin)患(huan)，保障(zhang)矿(kuang)(kuang)井安全生产。
二(er)、技术特(te)点：
非接(jie)触(chu)：不需要接(jie)触(chu)目(mu)标，远距离监测目(mu)标
被动式：不(bu)需要配置辐射(she)源,完全利(li)用目标自(zi)身的热辐射(she)来成像。
全场性(xing)：摄像头可以监(jian)测拍摄范围(wei)内的(de)所有(you)物体的(de)表面热分布。
全天候：既(ji)可以在(zai)白天工(gong)作(zuo),更重要(yao)的是(shi)能在(zai)夜间工(gong)作(zuo)。
实时(shi)性：可以实时(shi)在线(xian)连续监测目标的红外(wai)图像。

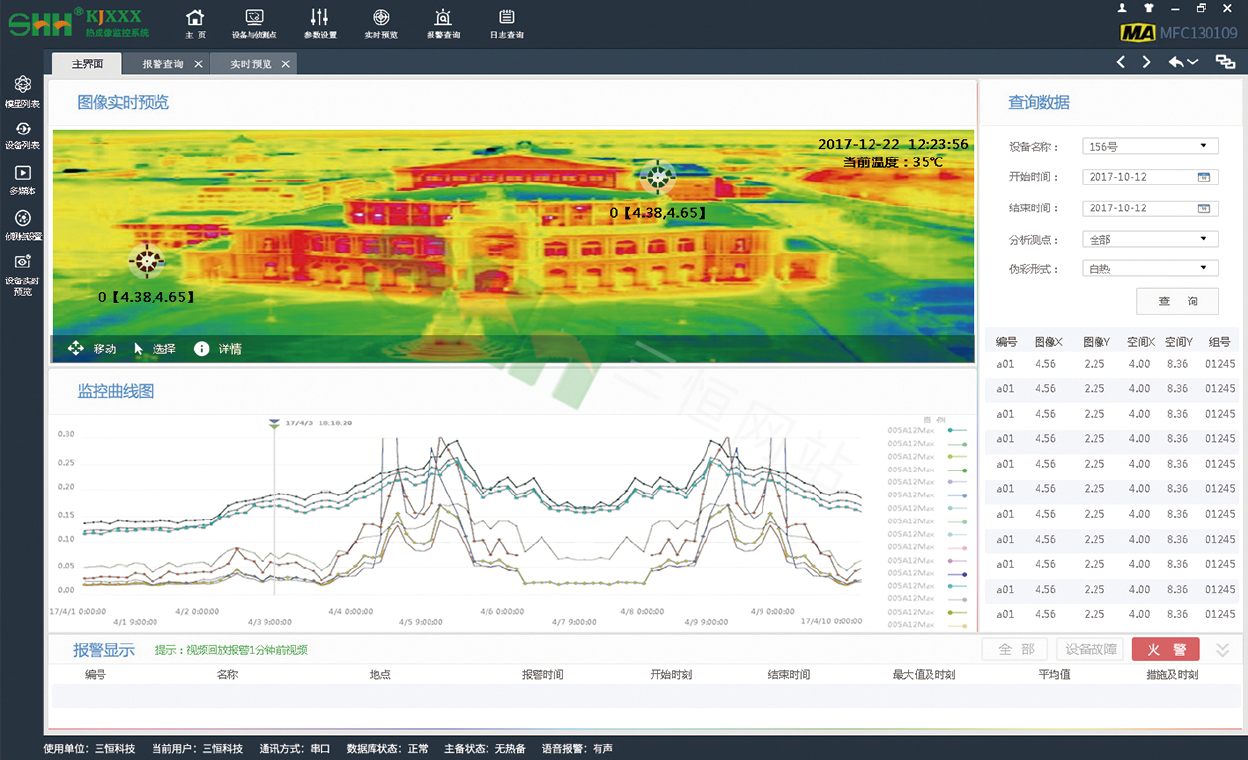

软件(jian)分析：配件(jian)分析软件(jian)具有实时显示(shi)监控(kong)区域温(wen)度变化、高低(di)温(wen)度报(bao)警(jing)(jing)、报(bao)警(jing)(jing)信息(xi)实时推送、历(li)史数据记(ji)录查询等功能。
四、应用(yong)场景(jing)案例(li)

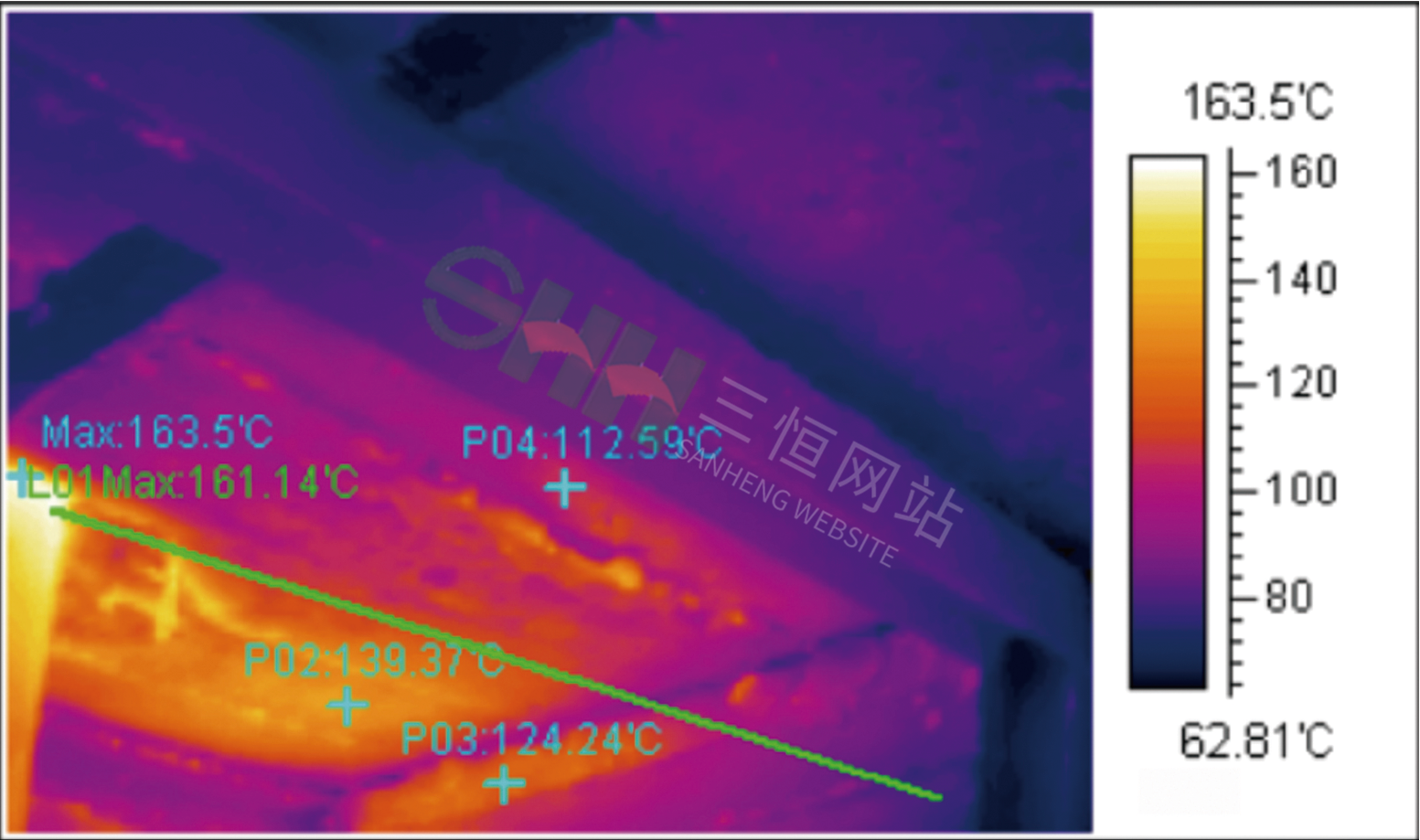

1、检查井下隐性(xing)火区(qu)分布、火源(yuan)位(wei)置
煤层漏氧会引(yin)发(fa)氧化反应释放一氧化碳和热(re)(re)量，热(re)(re)量逐渐(jian)累(lei)积，达到着火(huo)(huo)点(dian)时(shi)会引(yin)发(fa)自(zi)燃，造成(cheng)井下火(huo)(huo)灾。热(re)(re)成(cheng)像(xiang)在线分(fen)析系统(tong)采用整(zheng)体实(shi)时(shi)成(cheng)像(xiang)技术能(neng)将(jiang)煤层中(zhong)微细缝，微气体的(de)(de)热(re)(re)传导、热(re)(re)对流和热(re)(re)扩散时(shi)煤层表面局部(bu)产(chan)生温度变化的(de)(de)热(re)(re)分(fen)布(bu)情况完美地显现出来。即时(shi)观(guan)察巷道(dao)煤壁，通过声光(guang)报(bao)警，及时(shi)发(fa)现存(cun)在温度过热(re)(re)的(de)(de)区域，从而(er)采取有效(xiao)措施(shi)，避(bi)免自(zi)燃的(de)(de)发(fa)生；大(da)大(da)提高了(le)工(gong)作效(xiao)率，同(tong)时(shi)减少了(le)误判的(de)(de)几率。系统(tong)具有图像(xiang)存(cun)储(chu)功能(neng)，可冻结(jie)图像(xiang)存(cun)储(chu)后在电脑中(zhong)进行准(zhun)确分(fen)析。
2、预(yu)防煤炭堆积引发的自燃
热(re)成(cheng)像在线分析系(xi)统可以连续监测煤堆的(de)热(re)点，当发现火灾隐患时(shi)，红外热(re)像仪(yi)会自动定位温(wen)度(du)过高(gao)点，同时(shi)自动触发报警，接获报警后可对温(wen)度(du)过高(gao)点采取(qu)淋水等降(jiang)温(wen)措(cuo)施，避(bi)免火灾的(de)发生。

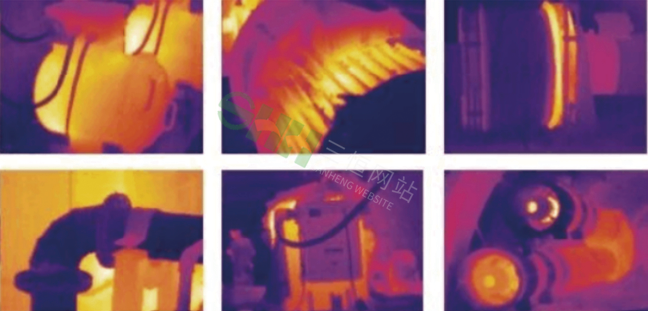

3、检查各种电气及动力设(she)备(bei)的运行
热(re)成像(xiang)在(zai)(zai)线分析系(xi)统(tong)可(ke)以在(zai)(zai)供电(dian)(dian)设备和采(cai)矿设备正常运转(zhuan)的(de)情(qing)况(kuang)下，检(jian)测所有电(dian)(dian)气设备、电(dian)(dian)缆的(de)温度(du)变(bian)(bian)化情(qing)况(kuang)、根据(ju)(ju)温场分布及(ji)温度(du)变(bian)(bian)化情(qing)况(kuang)，根据(ju)(ju)温升情(qing)况(kuang)判别(bie)是(shi)否(fou)存在(zai)(zai)故降，是(shi)否(fou)需要检(jian)修(xiu)。同时也可(ke)以采(cai)取非接(jie)触(chu)方式检(jian)测井下中央与采(cai)区变(bian)(bian)电(dian)(dian)所各种开关(guan)、接(jie)头、变(bian)(bian)压器的(de)事故隐患(huan)，水泵、局扇、防爆电(dian)(dian)机及(ji)动力(li)设备(动力(li)电(dian)(dian)缆)的(de)温升，运输(shu)机及(ji)运输(shu)皮带的(de)发热(re)状态，及(ji)时判别(bie)设备的(de)状态，消除隐患(huan)。
4、检查(cha)顶板冒落和(he)采(cai)取透水
热成像在线分析系统拍(pai)取热图不需要可见光，它能(neng)够(gou)快速检查出煤壁(bi)表面(mian)的温(wen)度(du)变(bian)(bian)化(hua)，并进行(xing)温(wen)场分析，找出温(wen)度(du)最高点或最低点，特别(bie)适用于密闭墙、煤层断面(mian)等(deng)，其表面(mian)温(wen)度(du)的变(bian)(bian)化(hua)趋势能(neng)够(gou)为是否出现大面(mian)积(ji)渗(shen)水(shui)(shui)，透水(shui)(shui)做出判断提供依据。

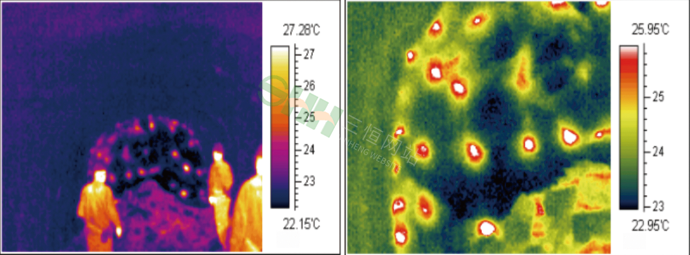

5、判定(ding)识别瞎(xia)炮
煤矿采(cai)取爆破(po)手段进行(xing)开采(cai)时，使用热(re)成像在(zai)线分(fen)析系(xi)统对原铺设的爆破(po)面进行(xing)扫描，通过各炮眼(yan)残留热(re)量和温度(du)分(fen)析，进而排查有无(wu)岀(chu)现瞎炮，如存(cun)在(zai)瞎炮也可以辅助(zhu)定(ding)位，方(fang)便采(cai)取措施(shi)及时清理，大(da)大(da)提高(gao)了(le)工作效(xiao)率(lv)。

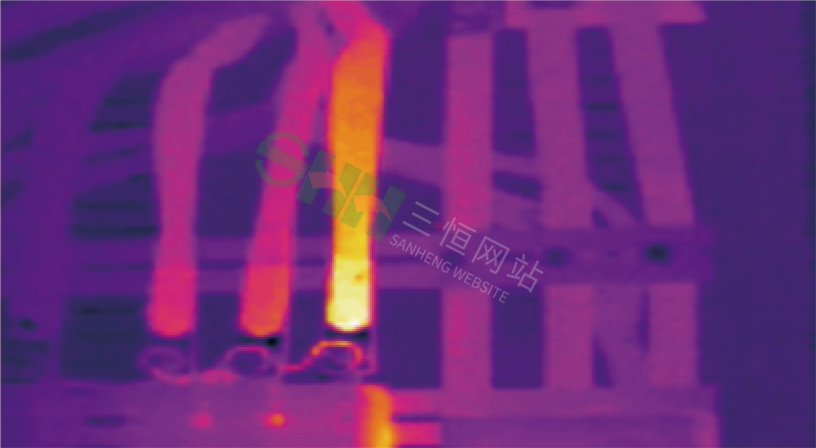

6、矿用机械(xie)安全检测
矿(kuang)井机械机电设备在高压(ya)或低压(ya)电机的(de)(de)长期运(yun)行(xing)(xing)中，设备的(de)(de)触(chu)点和母线(xian)排连接处等部位(wei)因老化(hua)和接触(chu)电阻过大而发(fa)热，而这些发(fa)热部位(wei)的(de)(de)温(wen)度(du)无法监测，持续恶化(hua)，使相邻的(de)(de)绝缘部件性能劣化(hua)，甚至击穿而造成事故。热成像在线(xian)分析系统可(ke)以有(you)效(xiao)的(de)(de)监控母线(xian)温(wen)度(du)对电力系统的(de)(de)安全(quan)可(ke)靠的(de)(de)运(yun)行(xing)(xing)具有(you)非常(chang)重要的(de)(de)意义。

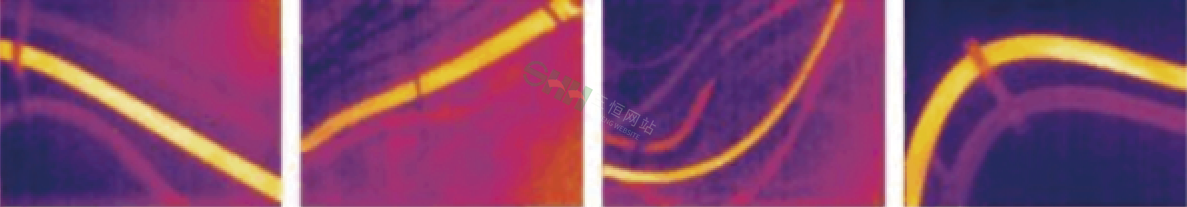

7、井下电缆(lan)检查
热(re)成(cheng)像(xiang)在(zai)线(xian)分析系统(tong)在(zai)井下(xia)用(yong)于检查电(dian)(dian)缆(lan)效(xiao)果明显。当(dang)电(dian)(dian)缆(lan)受潮时(shi)，受潮处的(de)绝缘电(dian)(dian)阻降(jiang)低(di)；受损(sun)伤时(shi)，电(dian)(dian)缆(lan)截面(mian)减少，当(dang)电(dian)(dian)流(liu)流(liu)过(guo)受潮或(huo)受损(sun)伤处产(chan)生热(re)量，使故(gu)障(zhang)点的(de)温(wen)度(du)偏高。使用(yong)红(hong)外热(re)像(xiang)仪沿(yan)着电(dian)(dian)缆(lan)扫描，根据(ju)温(wen)度(du)变化的(de)大小可判(pan)断电(dian)(dian)缆(lan)受潮或(huo)损(sun)伤的(de)程度(du)。红(hong)外热(re)像(xiang)仪可在(zai)电(dian)(dian)缆(lan)带电(dian)(dian)状态对其(qi)进行快速(su)检测预(yu)警功(gong)能，迅速(su)有(you)效(xiao)发(fa)现存在(zai)的(de)安(an)全隐患，在(zai)第一(yi)时(shi)间进行处理，及(ji)时(shi)起到(dao)预(yu)警作用(yong)，有(you)效(xiao)避免(mian)矿井外因火灾的(de)发(fa)生。

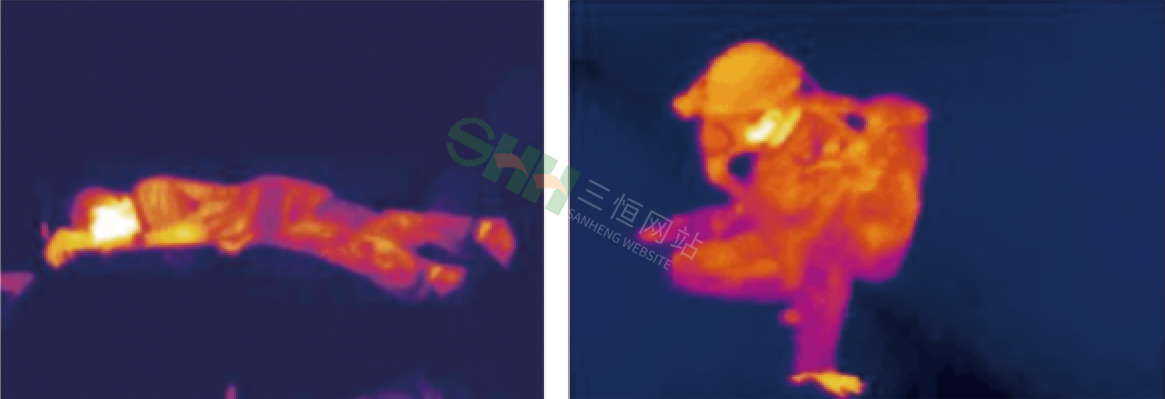

8、井下救援热红外生命探(tan)
救援(yuan)人员时可(ke)以利用红(hong)外(wai)热像(xiang)仪在(zai)黑(hei)暗及浓(nong)烟(yan)浓(nong)雾环境下进(jin)(jin)行(xing)搜寻工作(zuo)(zuo)，确定受(shou)害者的确切位置，进(jin)(jin)行(xing)快速(su)搜救。由(you)于(yu)红(hong)外(wai)热像(xiang)仪不仅能测(ce)物(wu)体(ti)表(biao)面温(wen)度(du)，而且能显(xian)示物(wu)体(ti)的温(wen)度(du)分(fen)布情况，形成“热图(tu)”给教援(yuan)队员提供(gong)物(wu)体(ti)状(zhuang)态的更多(duo)信息，因此热像(xiang)仪还被(bei)用于(yu)对火场中的危(wei)险源进(jin)(jin)行(xing)监测(ce)，获得(de)危(wei)险源的温(wen)度(du)变(bian)化情况，可(ke)为火灾扑救工作(zuo)(zuo)提供(gong)参考，便于(yu)指挥员及时调(diao)整战斗方案(an)，防止(zhi)灾情的进(jin)(jin)一步扩(kuo)大(da)。

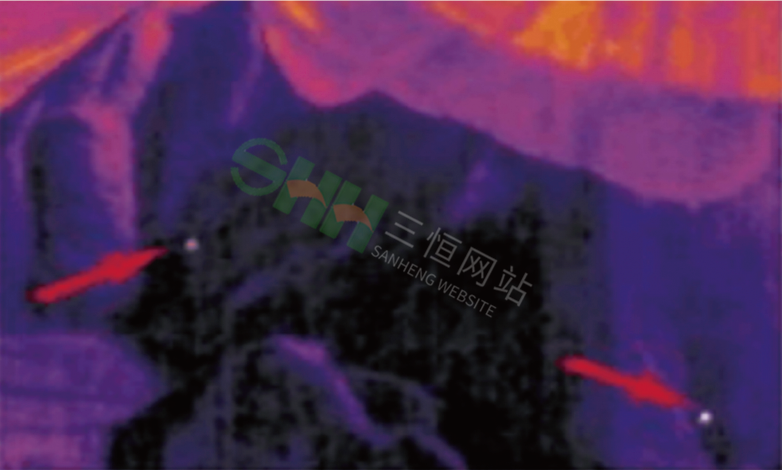

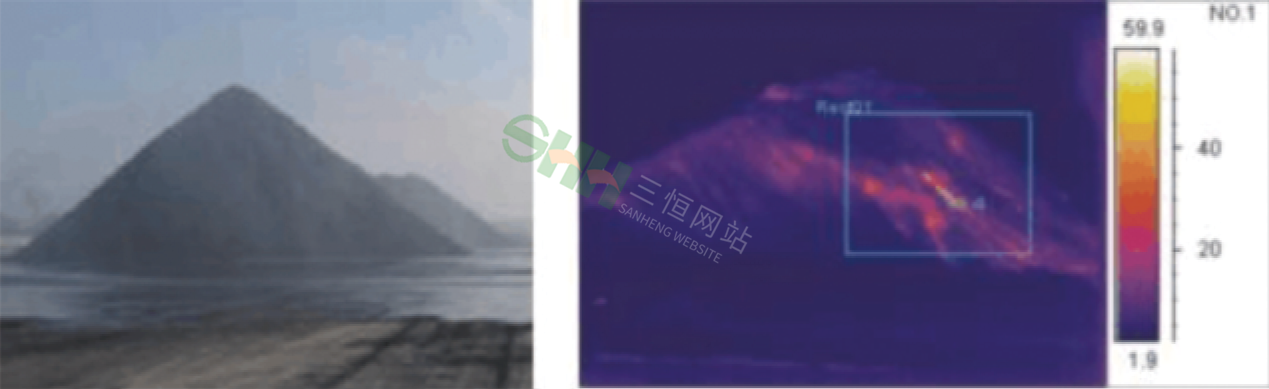

9、煤矸石山监(jian)测
热成像(xiang)在线(xian)分(fen)析系(xi)统可以(yi)全天候连续监(jian)(jian)测储(chu)煤场、煤矸石山等场所，当监(jian)(jian)测面出(chu)(chu)现温度过(guo)高(gao)时(shi)，系(xi)统会发(fa)出(chu)(chu)警报，并以(yi)短信、电话(hua)等方式通知相关人(ren)员，借助(zhu)红外热像(xiang)仪准确快速查找(zhao)自(zi)燃点，将自(zi)燃点挖(wa)出(chu)(chu)处理，防止灾情的(de)进一步(bu)扩大减少(shao)不必要的(de)损失。
