KT109R(A) 矿用无线通信系统
KT109R(A) 矿(kuang)用无线通信系统
一、系统概述
KT109R矿(kuang)用(yong)(yong)(yong)无线通(tong)信系统(tong)是江苏三恒科技(ji)股份有(you)限(xian)公司与摩莎(sha)公司合作开发(fa)的(de)(de)新一(yi)代矿(kuang)用(yong)(yong)(yong)无线通(tong)信系统(tong)。该系统(tong)以光纤(xian)网(wang)络(luo)为(wei)骨干（接入现(xian)有(you)工业环网(wang)或独(du)立组网(wang)），以无线网(wang)络(luo)为(wei)延伸，在煤矿(kuang)井下设立若干基(ji)站(zhan)，通(tong)过无线通(tong)信手(shou)段，为(wei)实(shi)现(xian)人(ren)员的(de)(de)语音通(tong)讯(xun)、人(ren)员监(jian)测、数字化视频监(jian)控(kong)及环境监(jian)测等提供了一(yi)个(ge)共用(yong)(yong)(yong)的(de)(de)平(ping)台(tai)；也为(wei)实(shi)现(xian)生产(chan)调度、应急救援与安(an)全监(jian)控(kong)提供了良好(hao)的(de)(de)应用(yong)(yong)(yong)基(ji)础。

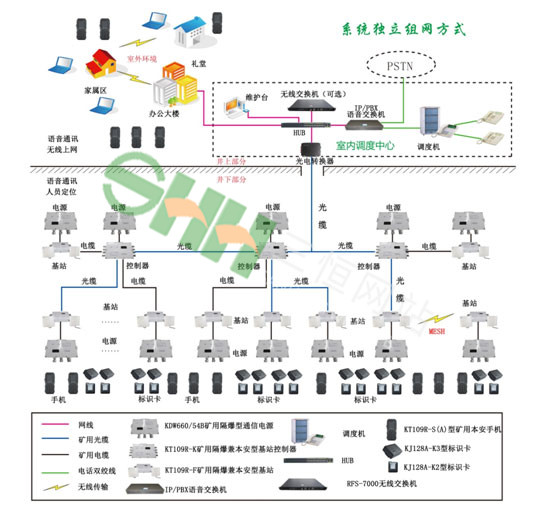

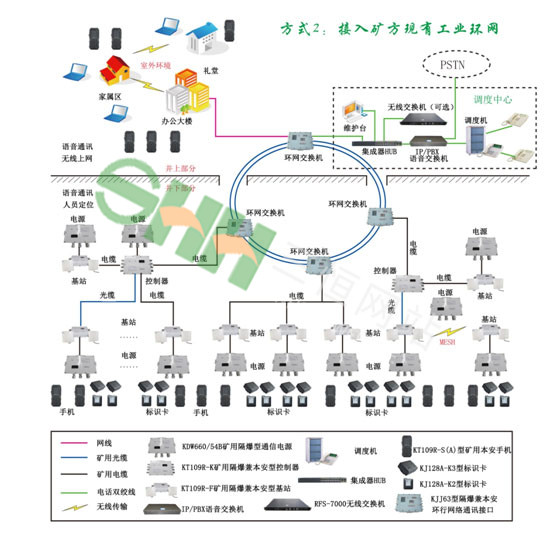

二、系统组网方式
三、系统组成
KT109R矿(kuang)用无(wu)线(xian)通信(xin)系(xi)统由井(jing)上设(she)备和(he)井(jing)下设(she)备两部分(fen)组成。
（一）井上设备
井(jing)上设备(bei)由(you)监控(kong)主机(ji)、IP/PBX语音交换(huan)机(ji)、光电转(zhuan)换(huan)器(qi)、地(di)面基站(zhan)、UPS电源(yuan)、打印机(ji)、避雷(lei)器(qi)等组成。
1、监控主机
监控主机（安装(zhuang)KT109R矿用无(wu)线通(tong)信(xin)系(xi)统(tong)软(ruan)件(jian)），能够实现(xian)系(xi)统(tong)的(de)配置与管(guan)理(li)。管(guan)理(li)人(ren)员根(gen)据软(ruan)件(jian)界面可清晰(xi)的(de)了解(jie)设备和人(ren)员的(de)运行分(fen)布状(zhuang)况(kuang)，从而能够及时指(zhi)导人(ren)员工作。
2、IP/PBX网络(luo)语音交换机(ji)
IP/PBX网络(luo)语(yu)音(yin)交换(huan)机是完全将语(yu)音(yin)通(tong)信集成(cheng)到数(shu)据网络(luo)中，从而将分布在各个(ge)区域(yu)员工的(de)语(yu)音(yin)和(he)数(shu)据集成(cheng)在一(yi)个(ge)网络(luo)进行通(tong)信，并(bing)能够使(shi)传统的(de)调度电话(hua)系(xi)统融入到此新(xin)网络(luo)，实现生产(chan)调度及人员管理(li)。
3、集线器（HUB）
集线器（即数据交换(huan)机）将监(jian)控(kong)调度中心各个网络(luo)终端联合集中，完成各类复杂(za)数据的交互。
4、光电转换器
光电转(zhuan)(zhuan)换(huan)器将监控调度中心及各个网络终(zhong)端的(de)接收来的(de)电信(xin)号(hao)转(zhuan)(zhuan)换(huan)成光信(xin)号(hao)，继而通过单模光缆传输到地下工作基(ji)站(zhan)。
5、地面大基站
针(zhen)对地面空旷(kuang)、楼宇多、话务量大(da)等特(te)点(dian)，系(xi)统采用大(da)基(ji)站(zhan)（500mW）进(jin)行信号覆(fu)盖，以(yi)减小基(ji)站(zhan)数量，达到整(zheng)个井上(shang)区域无盲区覆(fu)盖，确保通信质量。
一般情况下，大基站覆盖半径为(wei)(wei)300米(mi)(mi)～500米(mi)(mi)，供(gong)电为(wei)(wei)220V交流电。
（二）井下设备
井下设备主要由KT109R-F矿用(yong)隔(ge)(ge)爆(bao)兼本安(an)型(xing)无线(xian)基(ji)站、KT109R-K矿用(yong)隔(ge)(ge)爆(bao)兼本安(an)型(xing)无线(xian)基(ji)站控制器、KDW660/48B矿用(yong)隔(ge)(ge)爆(bao)型(xing)通信(xin)电源(yuan)、KT109R-S(A)矿用(yong)本安(an)手机、KJ128A-K1标识卡、接(jie)线(xian)盒(he)等(deng)组(zu)成。
1、KT109R-F矿用隔(ge)爆兼本安型无线基站(zhan)
基站(zhan)是整(zheng)个系统(tong)无(wu)线(xian)信号接入点(dian)，实现与终端的(de)(de)数(shu)据(ju)交(jiao)互。基站(zhan)采(cai)(cai)用最新的(de)(de)WIFI通(tong)信技(ji)术(shu)，能够大大提高无(wu)线(xian)通(tong)信的(de)(de)安全性和扩展(zhan)性。基站(zhan)连(lian)接可(ke)(ke)采(cai)(cai)用光缆、电缆、无(wu)线(xian)MESH等方式，可(ke)(ke)根据(ju)实际环境进行(xing)配置。
KT109R-F指标：
工作电(dian)压：DC48V
工作电流(liu)：≤350mA
百兆以太网(wang)电(dian)口：2个
电缆(lan)传输距离：100m
百兆以太网光(guang)口：1个
光缆传输距(ju)离：≥15km
语(yu)音通信无(wu)线参数：
工作信道：13个
工作频率：（2.412～2.472）GHz
发射场(chang)强：（-40～-10）dBm
接收灵敏度：≤-75
每台(tai)基(ji)站下可同时通话原(yuan)手(shou)机数量：5对
人员管(guan)理无线参数：
无线接收距离：≥30m
最大位(wei)移(yi)速度：≥5m/s
并发识别数(shu)量：≥80张
无线接收(shou)频(pin)率:(2.405±0.03)GHz
接收灵敏度：≤-80
标识(shi)卡数据(ju)贮存时间(jian)：≥2h
2、KT109R-K矿(kuang)用隔爆兼本(ben)安(an)型无线基(ji)站控制器
无线基站(zhan)控(kong)制(zhi)器(qi)是(shi)基站(zhan)之间相互通信的(de)纽(niu)带，其(qi)强大的(de)转(zhuan)包能力保证(zheng)数(shu)据(ju)的(de)准确性和高(gao)吞吐量(liang)。其(qi)六路(lu)光口可(ke)组(zu)成(cheng)光传输网络，也可(ke)接(jie)入无线基站(zhan)或任何光传输设备。其(qi)组(zu)成(cheng)的(de)百兆以太网络可(ke)满足(zu)各种数(shu)字信号传输。
KT109R-K指标：
额定工(gong)作(zuo)电压：DC48V
工作电流(liu)：≤300mA
百兆以太网电口：2个
电(dian)缆传输距离：100m
百兆以太网光口：6个(ge)
光缆(lan)传输距离：≥15km
3、KDW660/48B矿(kuang)用隔(ge)爆型通信电源
电源(yuan)(yuan)采(cai)(cai)用三路交流(liu)电源(yuan)(yuan)输入（AC127V、AC380V、AC660V），提供(gong)一路稳定的DC48V输出，提供(gong)给(ji)基站和控制器工(gong)作(zuo)。采(cai)(cai)用不间断(duan)(duan)供(gong)电设计(ji)，后(hou)备电池(chi)可保证井下断(duan)(duan)电后(hou)设备仍(reng)能(neng)工(gong)作(zuo)不低于2小(xiao)时。
KDW660/48B指标：
输入电(dian)压(ya)：AC127V/AC380V/AV660V
额定输出电压：DC48V
开路电压：≤49V
额定输出电流：350mA
过流保护值：≤3A
4、KT109R-S(A)矿用本(ben)安型手(shou)机
系统(tong)语音终端，采(cai)用矿用本(ben)安设计，轻便小巧，便于携带(dai)。采(cai)用IEEE802.11协议设计，其安全(quan)型和抗干扰性超(chao)过以往手机。手机具有通话清晰(xi)、接(jie)收灵(ling)敏度高、通讯距离远等特点(dian)。手机终端凭借多功能应用平台(tai)，可扩展(zhan)短信群发(fa)、上网等功能。
KT109R-S(A)指(zhi)标：
额定工作电(dian)压：DC3.7V
最大工作电流：≤650mA
待机电流：≤80mA
振铃响(xiang)度：≥70dB
待机时间(jian)：72h
工(gong)作(zuo)信(xin)道：13个
发射场强：（-40～-10）dBm
接收灵敏度(du):≤-75
通讯距离：≥100米
工作频率:(2.412～2.472)GHz
5、KJ128A-K1标识(shi)卡(ka)
标(biao)识卡(ka)采用微型(xing)封装，方便携(xie)带(dai)（可以佩戴在腰间(jian)）。标(biao)识卡(ka)不间(jian)断(duan)发射(she)(she)代表人员(yuan)身份(fen)信息的编(bian)码，并有(you)状态指示灯提(ti)示是否(fou)工(gong)作(zuo)(zuo)正常。标(biao)识卡(ka)采用低功耗、半休眠状态工(gong)作(zuo)(zuo)，并具(ju)有(you)多(duo)个工(gong)作(zuo)(zuo)信道。标(biao)识卡(ka)具(ju)有(you)抗干扰(rao)性，其(qi)可靠的通信协议(yi)能(neng)够保(bao)证其(qi)在复杂的环境(jing)中(zhong)不被(bei)漏读(du)。标(biao)识卡(ka)可更换电池(chi)，发射(she)(she)功率小（1mW），对佩戴者(zhe)无辐射(she)(she)伤害(hai)。
KJ128A-K1指标：
工(gong)作(zuo)电(dian)压：DC3V
休(xiu)眠电流(liu)：≤25μA
工(gong)作电流：≤45mA
信号(hao)发射间隔(ge)：3s
电池工(gong)作时间：≥6个月
