KJ2386矿用(yong)打钻管理系统
一、系统概述(shu)
矿用(yong)打(da)(da)钻管(guan)理(li)(li)系(xi)统(tong)是面向矿山瓦斯(si)灾害(hai)、水害(hai)治理(li)(li)，针对打(da)(da)钻场景下的(de)AI智能视(shi)(shi)频(pin)应用(yong)。系(xi)统(tong)集 机器视(shi)(shi)觉、深(shen)度学习、视(shi)(shi)频(pin)监控(kong)、智能计数(shu)、语音对讲(jiang)、环境监控(kong)、通信(xin)传输、信(xin)息(xi)管(guan)理(li)(li)等技术于一体。 矿用(yong)打(da)(da)钻管(guan)理(li)(li)系(xi)统(tong)可根(gen)据井下打(da)(da)钻流程分段式存(cun)储(chu)(chu)视(shi)(shi)频(pin)，根(gen)据不同的(de)打(da)(da)钻流程分段录(lu)像(xiang)(xiang)，方便后期针对性的(de)调(diao)(diao)取(qu)对应的(de)打(da)(da)钻录(lu)像(xiang)(xiang)。支持本地存(cun)储(chu)(chu)，方便视(shi)(shi)频(pin)调(diao)(diao)用(yong)。且(qie)每台钻机关联其(qi)专用(yong)安全(quan)监控(kong)设备，支持随时(shi)调(diao)(diao)取(qu)相应时(shi)段的(de)有害(hai)气体变化数(shu)据。
本系统集成了“目标识别”、“轨迹跟踪”、“轨迹判(pan)别”等自研关键技术(shu)，能够对打钻视(shi)频 进行AI分析，自动(dong)进行钻杆数量统计。
·设备(bei)联(lian)动
本系(xi)(xi)(xi)统(tong)集成了智能视频监控(kong)(kong)、广(guang)播程控(kong)(kong)、可视对讲、安(an)全监控(kong)(kong)等系(xi)(xi)(xi)统(tong)，具备多系(xi)(xi)(xi)统(tong)联动(dong)、提前 预警、远程协同功能。系(xi)(xi)(xi)统(tong)支持(chi)接入钻机(ji)控(kong)(kong)制(zhi)系(xi)(xi)(xi)统(tong)，联动(dong)控(kong)(kong)制(zhi)设备，保障作业员(yuan)生(sheng)命安(an)全。
·安全监(jian)控
系统接入了危险有害气体传感器，对作业(ye)环(huan)境内(nei)不可见危险进行监控。当作业(ye)环(huan)境内(nei)甲烷、一 氧化碳超标(biao)，及时(shi)声光(guang)告(gao)警、断(duan)开钻(zuan)机电源(yuan)等，保证(zheng)作业(ye)人员生命(ming)安(an)全。
·远程监控
本(ben)系统支(zhi)持可视对讲，由调(diao)度员于(yu)地面实(shi)时(shi)监控井(jing)下工作流程，当发生违规操作时(shi)，及时(shi)沟通 井(jing)下作业(ye)员，纠正制止其行为。同时(shi)本(ben)系统为web版，支(zhi)持多浏览器多设(she)备同时(shi)访问，支(zhi)持手机 APP查(cha)看。
·数据分析及自诊断
数据(ju)监(jian)视(shi)：系(xi)统(tong)接入了甲烷与一氧化碳传感器、馈电传感器、断电器，支持查询传感器的实时 数(shu)(shu)据和(he)历(li)史(shi)数(shu)(shu)据。

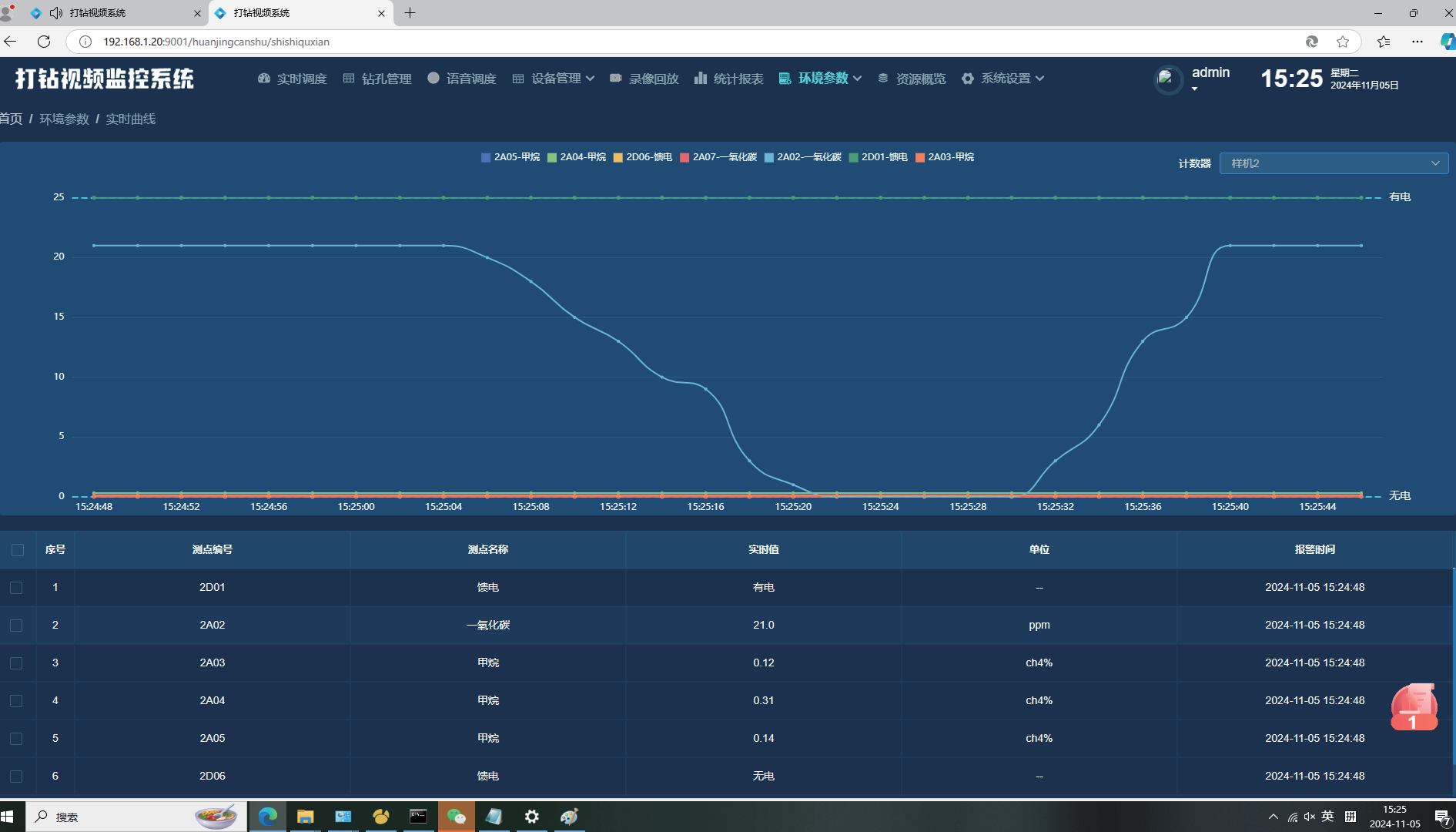

数据曲(qu)线：系统实时采集甲烷与一氧化碳传感器数(shu)据(ju)(ju)与状态，将其图形化，井下作业环境中气 体(ti)数(shu)据(ju)(ju)变化展示(shi)更为直(zhi)观。

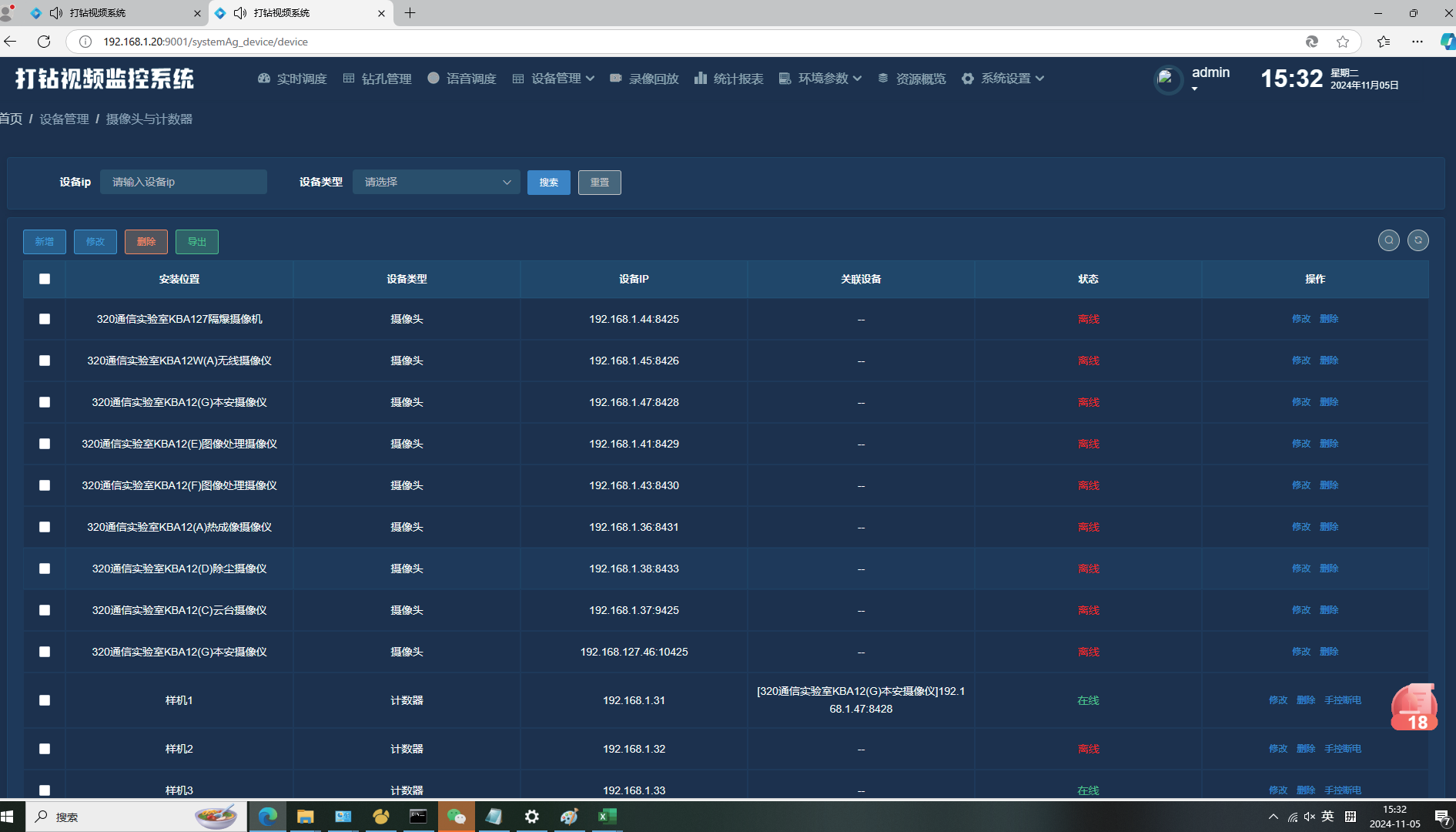

自(zi)诊断(duan)：系(xi)统具备自(zi)诊断(duan)功能，可以查(cha)看系(xi)统所关联设备的运作状(zhuang)态与运行日志。

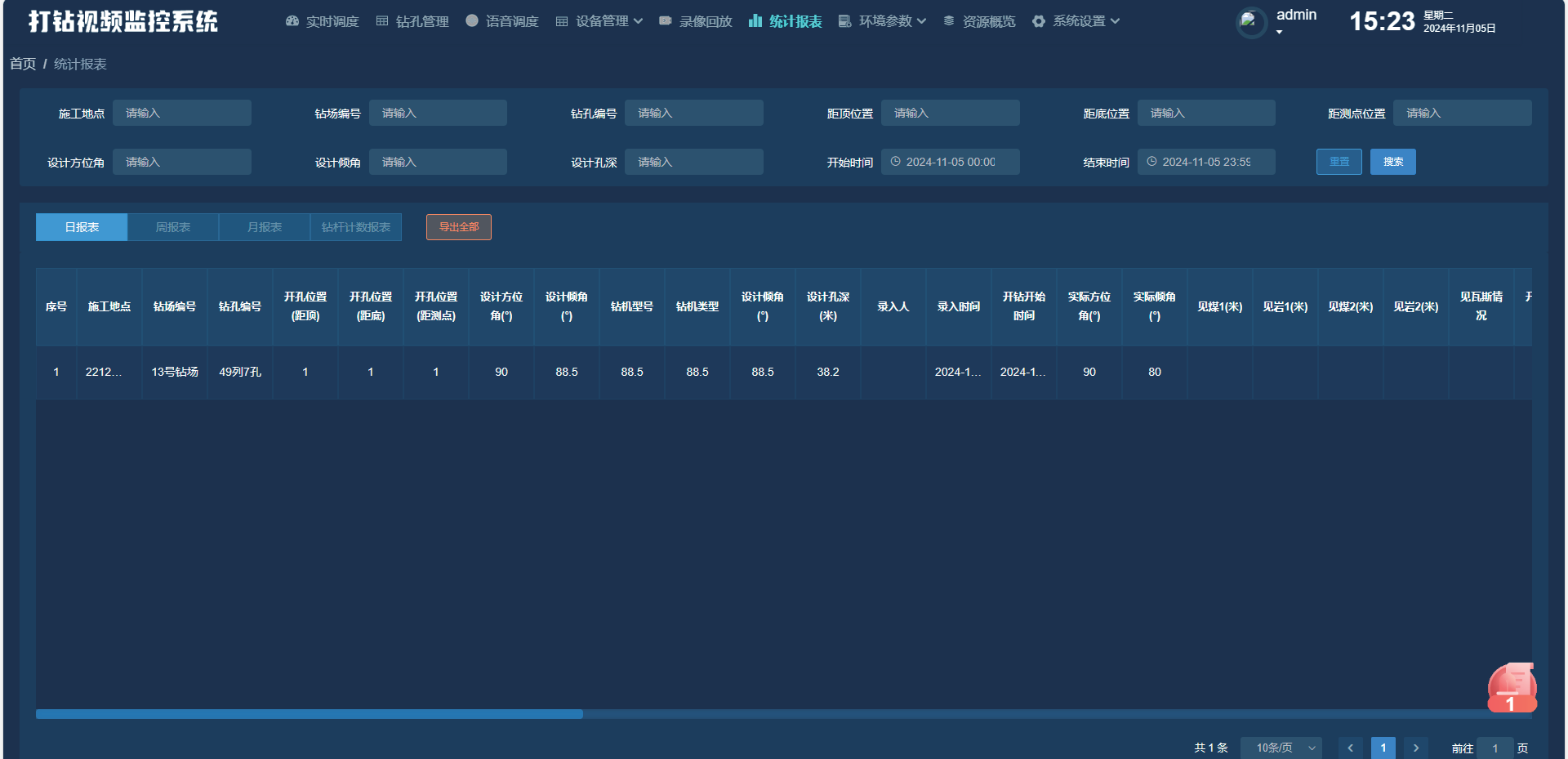

·报表定(ding)制
可(ke)选择任意时间区段、钻机、作业内容(rong)等(deng)数据(ju)进行(xing)统计，导(dao)出(chu)日、周、月报表(biao)。 可(ke)自由编辑(ji)报表(biao)模板，设(she)计表(biao)格(ge)内容(rong)，支(zhi)持导(dao)出(chu)报表(biao)文(wen)件(jian)，提高办公效率。

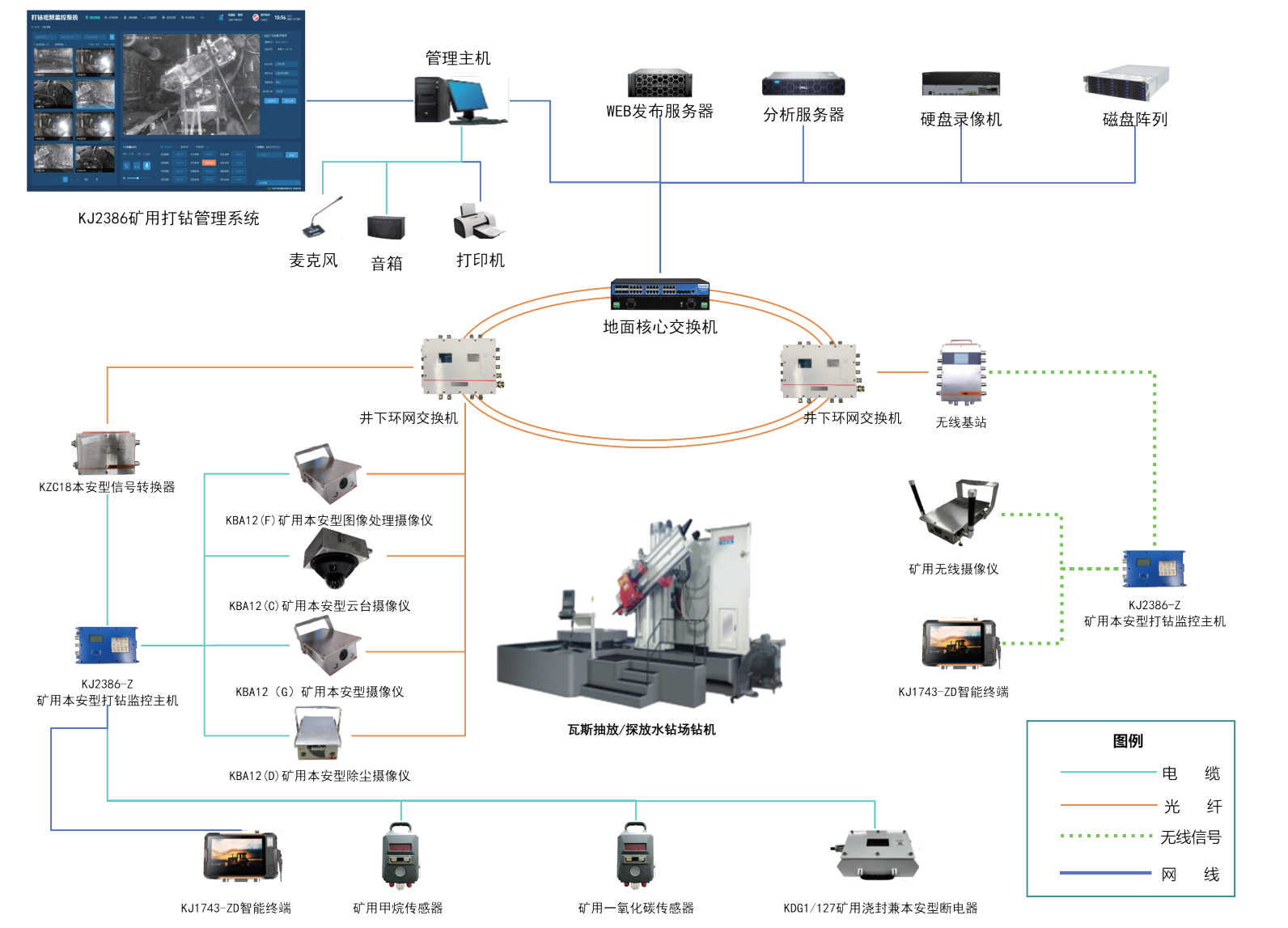

二、系统架构
自(zi)(zi)动计(ji)数实现(xian)方式：打(da)钻(zuan)视(shi)频(pin)WEB端(duan)软(ruan)件+KJ2386-Z打(da)钻(zuan)监控主机+KZC18信号转换器+矿用本 安型(xing)摄像(xiang)仪+KDG1/127矿用浇(jiao)封兼本安型(xing)断电器。 视(shi)频(pin)分段(duan)存(cun)储与钻(zuan)杆自(zi)(zi)动计(ji)数是系统(tong)核心功能，打(da)钻(zuan)业务录像(xiang)分类存(cun)储与查询，支持按(an)时间、监控点、任务类型(xing)检索录像(xiang)，钻(zuan)杆智能自(zi)(zi)动计(ji)数、AI模型(xing)定制训(xun)练功能，实现(xian)基于视(shi)频(pin)分析的自(zi)(zi)动计(ji)数与手(shou)动计(ji)数相结合的辅助验钻(zuan)功能。
三(san)、系统功能

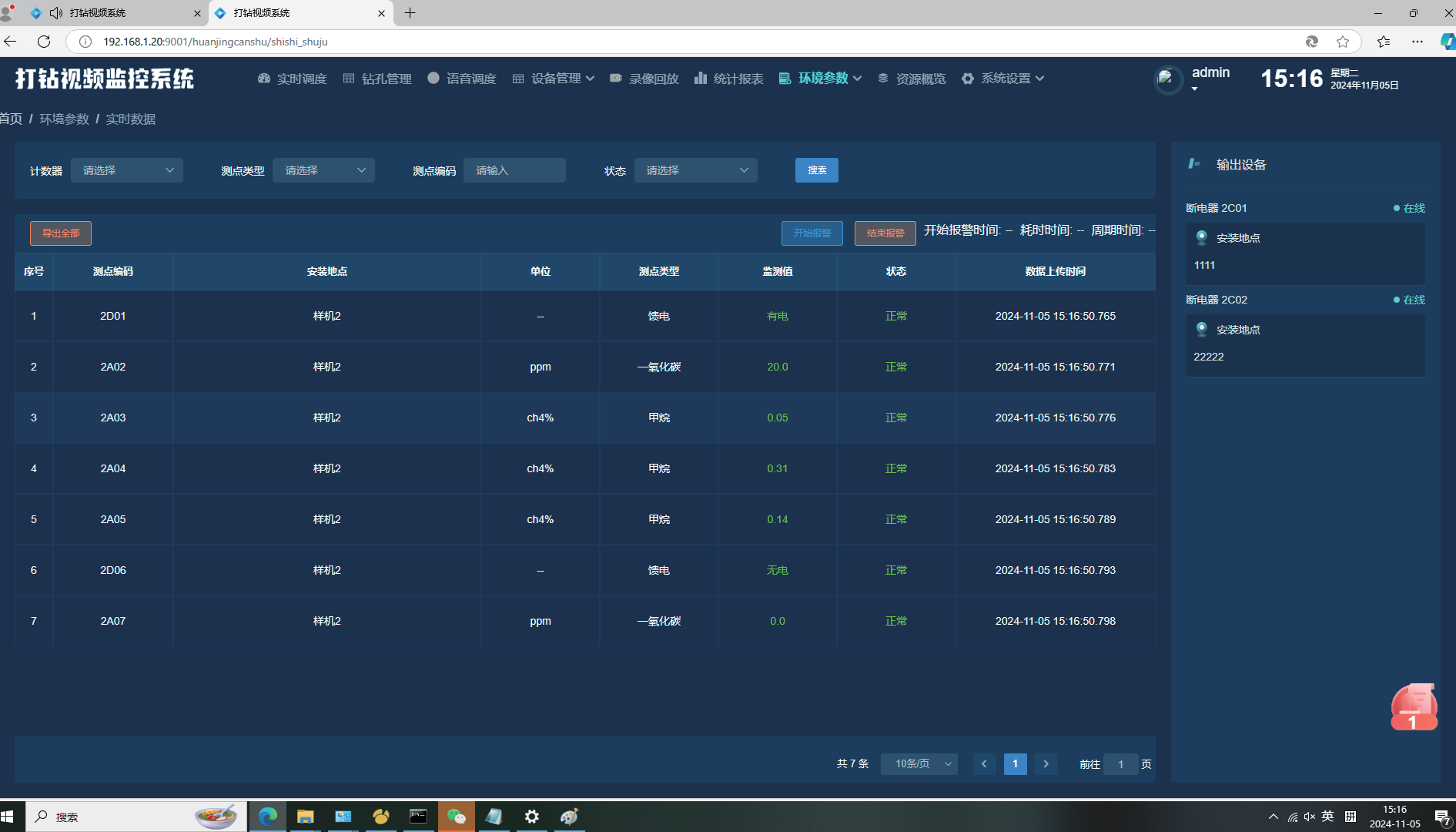

WEB可视化(hua)监(jian)控平台
支(zhi) 持(chi) 多(duo) 浏 览 器 、 多(duo) 级 权(quan) 限(xian) 、 多(duo) 用 户 实 时 预 览 ， 亦(yi) 支(zhi) 持(chi) 基(ji) 于 G I S 地 图 等(deng) 多(duo) 种(zhong) 可 视 化(hua) 监 控(kong) 。
打钻(zuan)视频智(zhi)能分析(xi)、辅(fu)助(zhu)验钻(zuan)
系统支持进杆、退杆钻杆智能(neng)识(shi)别(bie)、手动、自(zi)动计数(shu)（人员违规(gui)行为自(zi)动识(shi)别(bie)如未戴(dai)安全帽、 烟火检测、脱岗空(kong)岗等）辅(fu)助验(yan)钻功能(neng)。
打钻视频高效管理
打(da)钻任(ren)务(wu)视频分类(lei)存储与(yu)查询，支持按时间、监控点(dian)、任(ren)务(wu)类(lei)型检索回放，提高视频查询、人(ren)工 验(yan)(yan)效，实现钻孔设(she)计、钻机开钻、见(jian)煤、见(jian)岩、清(qing)煤、量煤、验(yan)(yan)煤、进杆(gan)、退杆(gan)、冲孔、封(feng)孔、 注浆(jiang)等关(guan)键工序分类(lei)录像、可视化、信(xin)息化管(guan)理(li)。
打钻(zuan)全流程管理(li)
针对井下(xia)打(da)钻(zuan)(zuan)作业(ye)场景(jing)定制开发(fa)，覆盖钻(zuan)(zuan)探过程中设计、执(zhi)行、验收、分析、总结等关键节点全 流程，参数(shu)精细(xi)化(hua)管理，确保瓦期治(zhi)理及(ji)防治(zhi)水措施真(zhen)正落(luo)实。
安装(zhuang)部署灵活(huo)多样
系统设(she)备支持多种视频通信(xin)传输方式如(ru)长线、光纤、网线、无线方式，设(she)备安(an)装调(diao)试简单实用(yong)易操作。
联网上传功能（配合提供协议与数据）
具备联网上传功能(neng)，数(shu)据满足(zu)国(guo)家、地方煤矿数(shu)据采(cai)集(ji)标(biao)准(zhun)与(yu)监管需要，支持与(yu)现(xian)有安(an)全(quan)监管系(xi) 统(tong)对接数(shu)据自动上传，满足(zu)上级部门监管需求(qiu)。
高(gao) 清 视 频 、 双 向 对 讲 、 广(guang) 播 功 能
支持高清视频分段(duan)存储与查(cha)询(xun)，与监钻(zuan)中心双向语音(yin)对讲、终端(duan)广播等功能。
超限(xian)断电控制及馈(kui)电反馈(kui)功(gong)能
具备甲(jia)烷、 一氧(yang)化(hua)碳浓度(du)超限报警时联(lian)动断电(dian)(dian)器切断被控设备如钻机电(dian)(dian)源功能(neng)及馈电(dian)(dian)功能(neng)。
提(ti)供手机(ji)APP异(yi)常报(bao)警分级推送
提(ti)供移动(dong)应用服务，能(neng)够与视频APP适(shi)配使(shi)用，从而使(shi)管理人员可随时随地通过手机访问系(xi) 统，进行移动(dong)端查阅(yue)、审批、实时掌握(wo)瓦斯抽(chou)采、探放(fang)水作业(ye)情况，发生异常(chang)情况分(fen)级推送消息。
四、主要设(she)备指标
K B A 1 2( A ) 矿 用(yong) 本 安 型 热 成(cheng) 像 摄 像 仪
> > 分辨率：可见光(guang)：不低(di)于400万(wan)像素(su)； 热(re)成像：不低(di)于384*288；
> > 额(e)定工作电压：DC 12 V；
> > 温度范围：-20~+150℃或(huo)0~550°℃；
> > 精(jing)度(du)：精(jing)度(du)M a x（±2℃，±2%）；
> > 可选(xuan)配光纤或(huo)长线接口传输；
> > 支持扩展语音对讲和拾音功(gong)能(neng)；
K B A 1 2 ( B ) 矿 用 本(ben) 安 型 图 像 处 理 云 台 摄 像 仪(yi)
> > 分(fen)辨率：不(bu)低于400万(wan)像素(su)；
> > 额定工作电压：DC12 V；
> > 可选配两光(guang)三电或VDS L传输接口；
> > 摄(she)像(xiang)仪具有控制云台水平旋(xuan)转(zhuan)和俯仰旋(xuan)转(zhuan)调整功能；
> > 支(zhi)持拓展(zhan)语音对讲和拾音功能(neng)；
> > AI摄像仪(yi)，具备智能学习功能；
K B A 1 2 ( C ) 矿(kuang) 用(yong) 本 安 型 云(yun) 台 摄(she) 像(xiang) 仪
> > 分(fen)辨率：不(bu)低于400万像素；
> > 额定工(gong)作(zuo)电(dian)压：DC12 V；
> > 摄像仪具有控制云台水平旋转和俯(fu)仰旋转调整(zheng)功能；
> > 支持(chi)拓展(zhan)语音对讲和拾音功能；
K B A 1 2 ( D ) 矿 用 本 安 型 除(chu) 尘(chen) 摄 像 仪
> > 分辨(bian)率(lv):不低于400万像素(su)；
> > 额(e)定工作电压:DC12V；
> > 可选配两光三电或VDSL传输接口；
> > 具有雨刮除尘功能；
K B A 1 2 ( G ) 矿 用 本 安 型 网 络 摄 像 仪
>> 分(fen)辨率：不低(di)于400万像素(su)；
>> 额定工作电压：DC12V；
>> 可选(xuan)配两(liang)光三电或VDSL传输接口；支持航空快插；
>> 可拓展(zhan)双向对讲(jiang)、语音广播；
K B A 1 2 ( F ) 矿 用 本 安 型 图 像 处 理 摄 像 仪
>> 分(fen)辨率：不(bu)低于400万像素(su)；
>> 工(gong)作电压DC12V、18V，两路供电；
>> 具有1路485、1路CAN数字通讯(xun)接(jie)口；
>> AI摄像仪，具备智能(neng)学习功能(neng)；
>> 具有2路干节点输出、2路干节点输入及TCP/IP联动报(bao) 警输出功能(neng)；
K B A 1 2 ( I ) 矿 用 本 安 型 图 像 处 理 摄 像 仪
>> 分辨率：400万像素高速相机；
>> 额定工作电压(ya)：DC 12V；
>> AI摄(she)像仪，具备智能学(xue)习功(gong)能；
>> 摄像(xiang)仪能够(gou)清晰(xi)抓拍并(bing)分析高速(su)运动的物体；
K B A 1 2 W(B)矿用本安型无线图像处理摄像仪(Wi-Fi6)
> > 分辨率(lv):不低于400万像素；
> > 具有(you)无线传输音视频功能；
> > 工作电压DC12V，两路供电；
> > 具(ju)有1路(lu)485接(jie)口；
> > AI摄像仪(yi)，具(ju)备智能(neng)学(xue)习功能(neng)；
> > 具有2路(lu)干(gan)节点(dian)输(shu)出(chu)、2路(lu)干(gan)节点(dian)输(shu)入及TCP/IP联动报警输(shu)出(chu)功(gong)能；
K B A 1 2 (R)矿用本安型图像处理热成像摄像仪
>> 分辨率:可见光:不低于400万像素;
热(re)成像:不低于256*192；
>> 额定工作电(dian)压:DC12V；
>> 温度范围(wei):-20~+150℃C或(huo)0~550℃；
>> 精(jing)度:精(jing)度Max(士2℃℃，士2%)；
>> 可选配(pei)光纤或长线接口传输(shu)；
>> 支持拓展(zhan)语(yu)音对讲(jiang)和(he)拾音功能；
K T 1 0 9 R - F 1( A ) 矿 用 本 安 型(xing) 无 线 基(ji) 站
>> 支持以太网千兆电口，光口、Wi-Fi6网络接入，
UWB、ZigBee设备接(jie)入,具有(you)信号转换及传输(shu)功能；
>> 额定工作电(dian)压：DC18V，电(dian)流≤1.0 A；
>> 温度范围：-5℃～+40℃；
>> 通信距(ju)离(li)：200（空旷无遮挡(dang)）；
K T 7 7 8 R - Z ( 5 G ) 矿 用(yong) 本 安 型(xing) 无(wu) 线 信 号 转 换 器
> > 支持以太网千(qian)兆(zhao)电口，光口、Wi-Fi6、4G/5G网络(luo)接入(ru)，具有信号转换及传输功能；
> > 额定工作电压:DC18V，电流:≤1.0A；
> > 温度范(fan)围:-5℃~+40℃℃;
> > 通信距离:200(空旷无遮挡(dang)) ;

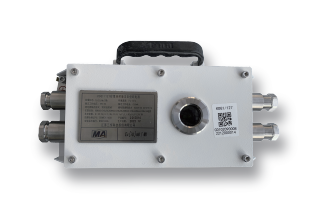

K J 2 3 8 6 - Z 矿 用 本(ben) 安(an) 型 打(da) 钻(zuan) 监 控 主 机
>> 由主(zhu)控(kong)板(ban)、按键板(ban)、显示板(ban)、语音板(ban)、 充放电模块等组成；
>> 可设置成手动计数(shu)、自动计数(shu)，同(tong)时具有(you)(you)报警(jing)功能，可实现(xian) 操作(zuo)安全管理，发(fa)送(song)对讲请求，具有(you)(you)状态显(xian)示；
>> 主控电路通过RS485 通讯电路与传感(gan)器(qi)和断(duan)电器(qi)进(jin)行通讯， 可实现(xian)超限断(duan)电功能；
>> 接(jie)口(kou)丰富：1路485，2对光纤接(jie)口(kou)，2个VDSL双绞线(xian)通信(xin)接(jie) 口(kou)，2个RJ45接(jie)口(kou)，支持Wi-Fi无线(xian)信(xin)号传输；
K D G 1 / 1 2 7 矿 用(yong) 浇 封 兼 本(ben) 安(an) 型 断 电 器
>> 具有(you)动合和(he)动开(kai)接点(dian)输出(chu)控制(zhi)状(zhuang)态且保持,具有(you)馈电状(zhuang)态监 测和(he)信(xin)号(hao)输出(chu)功(gong)能。从接收到(dao)控制(zhi)信(xin)号(hao)到(dao)输出(chu)相应控制(zhi)状(zhuang)态的 时(shi)间≤0.5 s；
>> 工作电(dian)压DC 18V；
>> 具有1路RS485通讯(xun),直(zhi)流供电指示,输出状态指示功(gong)能；
K J 1 7 4 3 - Z D 矿 用 本(ben) 安 型(xing) 车 载 终(zhong) 端
>> 额定工作电压：DC3.7V；
>> 最大工作电流：≤1.5A;
>> 无线传输参(can)数：a. 通信协议：IEEE 802.11 a/b/g/n b. 通信距(ju)离(li)：200m（空旷无遮挡(dang)）；
>> 4G无线(xian)传输参(can)数：a. 通(tong)信制式：FDD-LTE b. 无线(xian)发射功(gong)率：20 dBm c. 通(tong)信距离：200m（空旷无遮挡）；
>> 电(dian)池(chi)参数：a. 型(xing)号规格:3.7V/2300mAh锰酸锂电(dian)池(chi)（可充(chong)电(dian)） b. 连(lian)续工作时间：不少于1天 c. 连(lian)续通话时间：8h。

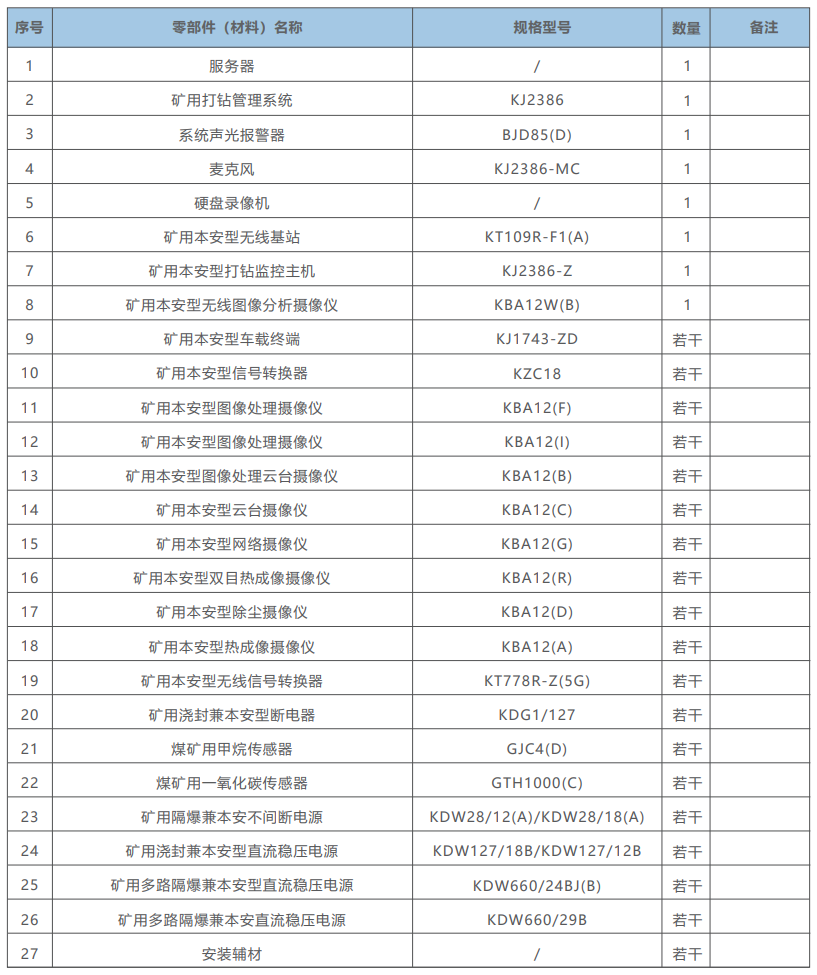

五(wu)、设备清(qing)单
